中間繼電器的常閉與常開觸點
2017-6-10 10:53:21??????點擊：
中間繼電器的常開與常閉觸頭是指中間繼電器處于失電狀態時的狀態。

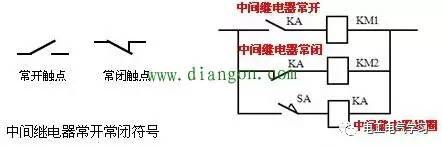

即：繼電器斷電時觸頭處于打開狀態的稱之為“常開觸頭”；處于閉合狀態的稱之為“常閉觸頭”，其電路符號如下圖所示。
在電路圖中都是采用符號表示中間繼電器的控制功能，通常中間繼電器線圈用KA標注，接觸器線圈用KM標注，故在電路圖中標識為KA的觸點為中間繼電器觸點。

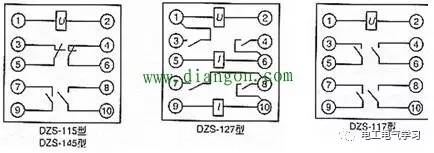

向左轉|向右轉在小型中間繼電器的實物外殼上以及接線圖上，通常用數值和符號標注出常開常閉觸點的位置。數值代表管腳，符號表示該組管腳的功能。如下圖所示：
