組合電路板法快速修理電動車蓄電池充電機的技巧
2018-7-16 14:31:03??????點擊：
由于平時經常修理各種電動車蓄電池充電機，所以平時手頭上積攢了很多不同型號的廢舊蓄電池充電機。主要是用來拆卸一些有用的元件。這樣，維修時不僅比較順手，而且能廢物利用。下面給大家介紹一種通過組合電路板的方法，來維修蓄電池充電機的快速修理小經驗。
當遇到一臺損壞比較嚴重，修復難度較大的蓄電池充電機的時候，比如初級電路或次級電路嚴重?zé)龎牧?，特別是那些使用貼片元件的電路板，沒有必要花費更多的時間來逐一的換零件了，可以找一塊同型號的電路板，從新把兩塊電路板好的那部分組合在一起。這樣的維修方法再簡單不過了。只有你想不到，沒有做不到的事情。就看你動不動腦筋去想辦法。

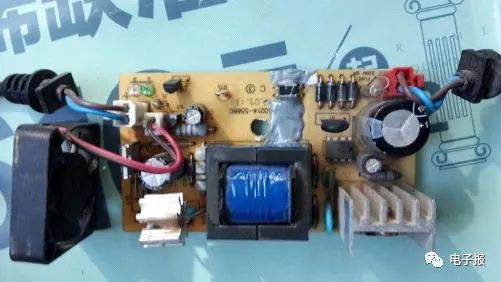

比如，筆者修的這臺捷安特電源，以及使用較多貼片元件的蓄電池充電機電源等，以前也這樣做過。這些電路板設計都是采用貼片元件，如果換原件的話那就太麻煩了。所以對于有些電路板因?yàn)槌跫夒娐坊蛘叽渭夒娐钒巡糠至慵紵龎牧?。對于這樣的電路板，筆者就另找一塊相同的已壞蓄電池充電機電路板，把兩塊好的電路板從新組合在一起。經這樣處理后，不僅和出廠時的性能幾乎一樣，而且簡單易行。具體的操作方法如下。

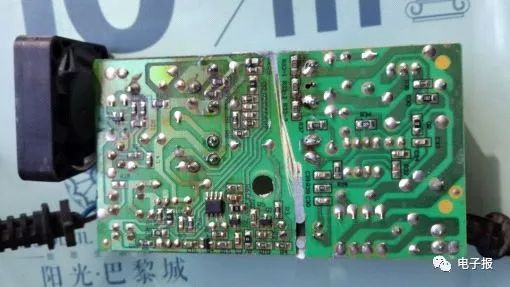

首先把兩塊電路板上的變壓器和光耦焊下來，然后把兩塊電路板的初級和次級，沿著廠家標注的分隔線把電路板鋸開。接著把兩塊好電路板對接起來用鑄工膠粘好如附圖所示。這種膠粘接強度特別好，粘接后要用電吹風加熱，可以凝固的快一些。當然，為了方便，也可以用熱熔膠來粘接。電路板粘接好后，就可以把變壓器和光耦焊上去了，就可以正常使用了。
【注意】1）變壓器應選用次級電路燒壞的那只，以免出現損壞開關管等異?，F(xiàn)象；2）安裝前，需要仔細檢測光耦和誤差放大器431這兩個元件，確定是好的，再安裝到電路板上，以免因穩壓失控導致開關管等元件損壞。
當遇到一臺損壞比較嚴重，修復難度較大的蓄電池充電機的時候，比如初級電路或次級電路嚴重?zé)龎牧?，特別是那些使用貼片元件的電路板，沒有必要花費更多的時間來逐一的換零件了，可以找一塊同型號的電路板，從新把兩塊電路板好的那部分組合在一起。這樣的維修方法再簡單不過了。只有你想不到，沒有做不到的事情。就看你動不動腦筋去想辦法。
比如，筆者修的這臺捷安特電源，以及使用較多貼片元件的蓄電池充電機電源等，以前也這樣做過。這些電路板設計都是采用貼片元件，如果換原件的話那就太麻煩了。所以對于有些電路板因?yàn)槌跫夒娐坊蛘叽渭夒娐钒巡糠至慵紵龎牧?。對于這樣的電路板，筆者就另找一塊相同的已壞蓄電池充電機電路板，把兩塊好的電路板從新組合在一起。經這樣處理后，不僅和出廠時的性能幾乎一樣，而且簡單易行。具體的操作方法如下。
首先把兩塊電路板上的變壓器和光耦焊下來，然后把兩塊電路板的初級和次級，沿著廠家標注的分隔線把電路板鋸開。接著把兩塊好電路板對接起來用鑄工膠粘好如附圖所示。這種膠粘接強度特別好，粘接后要用電吹風加熱，可以凝固的快一些。當然，為了方便，也可以用熱熔膠來粘接。電路板粘接好后，就可以把變壓器和光耦焊上去了，就可以正常使用了。
【注意】1）變壓器應選用次級電路燒壞的那只，以免出現損壞開關管等異?，F(xiàn)象；2）安裝前，需要仔細檢測光耦和誤差放大器431這兩個元件，確定是好的，再安裝到電路板上，以免因穩壓失控導致開關管等元件損壞。
