制造高效充電機充電鈣鈦礦太陽能蓄電池的雙陽離子安穩(wěn)鈣鈦礦相資料是什么東西？
2017-10-12 9:36:40??????點擊：
【導(dǎo)言】
在曩昔的幾年里，關(guān)于有機無機雜化充電機充電鈣鈦礦太陽能蓄電池的研討取得了巨大的成就，很多研討都取得了20%左右的充電機充電蓄電池功率，制備辦法也朝著低成本大面積不斷發(fā)展，間隔商業(yè)化日益挨近。根據(jù)混合有機陽離子的充電機充電蓄電池功率乃至打破22.1%，可是有機-無機雜化鈣鈦礦的安穩(wěn)性依然存在問題，即便現(xiàn)在也出現(xiàn)了一些提高安穩(wěn)性的辦法。而全無機的鈣鈦礦能夠很好的防止因鈣鈦礦成分的分解而下降充電機充電蓄電池的安穩(wěn)性。在全無機的鈣鈦礦家族里，最常見的是CsPbX3（X=Cl，Br，I），其間全無機的銫鉛碘無機鈣鈦礦資料較高的熱安穩(wěn)和匹配的帶隙使其成為疊層充電機充電蓄電池的抱負(fù)挑選，但銫鉛碘鈣鈦礦在常溫下通常結(jié)晶為光電功能較差的非鈣鈦礦相，其鈣鈦礦相的變換溫度往往在350°C以上，一起該晶相在常溫下的相安穩(wěn)性較差，在室溫下會變換成非鈣鈦礦相，然后導(dǎo)致其光電功能的急劇惡化。上述缺陷極大約束了其應(yīng)用，成為該范疇的重要難題。因而探尋一種安穩(wěn)a-CsPbI3鈣鈦礦相的辦法就尤為重要。
【效果簡介】
近日，來自上海交通大學(xué)的趙一新特別研討員（通訊作者）團隊在Science Advances報導(dǎo)了首要選用碘化鉛與氫碘酸的配體PbI2.xHI來替代傳統(tǒng)的PbI2使得其鈣鈦礦相變換溫度下降到100°C，極大下降了操作溫度窗口。一起，經(jīng)過創(chuàng)造性的引進乙二胺鉛碘這一根據(jù)雙胺陽離子二維鈣鈦礦組分構(gòu)筑二維-三維混合鈣鈦礦，然后調(diào)整全無機銫鉛碘鈣鈦礦的晶粒大小，安穩(wěn)其鈣鈦礦晶相，并完成了杰出的電子傳輸，終究成功取得11.8%轉(zhuǎn)化功率的高功率充電機充電全無機鈣鈦礦太陽能蓄電池。這是現(xiàn)在溶液法制備銫鉛碘充電機充電鈣鈦礦太陽能蓄電池的最高功率。特別是該辦法制備的鈣鈦礦薄膜的相安穩(wěn)性得到極大提升，在室溫下鈣鈦礦相能夠安穩(wěn)數(shù)月，并且在100°C下也能夠安穩(wěn)堅持該鈣鈦礦相。相比之下，慣例辦法制備的銫鉛碘鈣鈦礦相在100°C下僅能安穩(wěn)數(shù)分鐘。進一步的機理研討外表，雙胺類二維鈣鈦礦的結(jié)晶取向是影響其安穩(wěn)性的重要因素，該作業(yè)也是根據(jù)二胺類二維鈣鈦礦晶體生長曲線對構(gòu)筑的復(fù)合維度鈣鈦礦的安穩(wěn)性影響的初次報導(dǎo)。根據(jù)此種辦法制備的a-CsPbI3的充電機充電蓄電池功率具有11.8%的高度重復(fù)性。因而，選用雙陽離子EDA安穩(wěn)a-CsPbI3相為設(shè)計和制備高效牢靠的充電機充電全無機鈣鈦礦太陽能蓄電池提供了一條重要的戰(zhàn)略。
【圖文導(dǎo)讀】
CsPbI3薄膜的光譜、結(jié)構(gòu)表征以及充電機充電蓄電池功能、安穩(wěn)性測驗

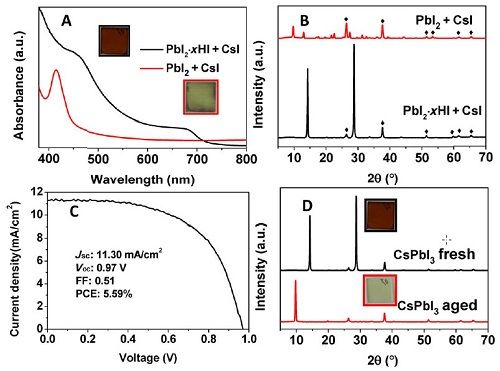

經(jīng)過PbI2 + CsI 和 PbI2·xHI + CsI制備的CsPbI3薄膜（A）紫外可見吸收光譜（B）XRD圖譜；
（C）根據(jù)a-CsPbI3充電機充電鈣鈦礦太陽能蓄電池的I-V曲線
（D）經(jīng)過PbI2·xHI + CsI制備的CsPbI3薄膜退火前后的XRD和薄膜色彩改變
EDAPbI4 和CsPbI3·xEDAPbI4 薄膜的結(jié)構(gòu)表征和光譜研討
EDAPbI4薄膜：
（A）XRD圖譜（B）紫外可見吸收光譜；
CsPbI3·xEDAPbI4(x =0 to 0.05)鈣鈦礦：
（c）XRD圖譜（d）紫外可見吸收光譜
（A）AFM圖
（B）SEM圖
CsPbI3·xEDAPbI4的器材表征
（A）CsPbI3·xEDAPbI4充電機充電鈣鈦礦太陽能蓄電池的I-V特征曲線
（B）CsPbI3·0.025EDAPbI4充電機充電鈣鈦礦太陽能蓄電池的安穩(wěn)輸出
（C）根據(jù)CsPbI3·0.025EDAPbI4鈣鈦礦的IPCE
（D）32個CsPbI3·0.025EDAPbI4充電機充電鈣鈦礦太陽能蓄電池的功率散布。
根據(jù)CsPbI3·0.025EDAPbI4器材和薄膜的安穩(wěn)性測驗
（A）最佳CsPbI3·0.025EDAPbI4充電機充電蓄電池功率隨時刻改變
（B）CsPbI3·0.025EDAPbI4薄膜在干空氣中100oC下堅持一周的XRD和色彩改變
【小結(jié)】
本項作業(yè)提出了選用EDAPbI4二維鈣鈦礦組分安穩(wěn)a-CsPbI3，經(jīng)過簡略的一步法取得了高效的充電機充電全無機鈣鈦礦太陽能蓄電池。對充電機充電全無機鈣鈦礦太陽能蓄電池的研討具有重要的學(xué)習(xí)意義。
在曩昔的幾年里，關(guān)于有機無機雜化充電機充電鈣鈦礦太陽能蓄電池的研討取得了巨大的成就，很多研討都取得了20%左右的充電機充電蓄電池功率，制備辦法也朝著低成本大面積不斷發(fā)展，間隔商業(yè)化日益挨近。根據(jù)混合有機陽離子的充電機充電蓄電池功率乃至打破22.1%，可是有機-無機雜化鈣鈦礦的安穩(wěn)性依然存在問題，即便現(xiàn)在也出現(xiàn)了一些提高安穩(wěn)性的辦法。而全無機的鈣鈦礦能夠很好的防止因鈣鈦礦成分的分解而下降充電機充電蓄電池的安穩(wěn)性。在全無機的鈣鈦礦家族里，最常見的是CsPbX3（X=Cl，Br，I），其間全無機的銫鉛碘無機鈣鈦礦資料較高的熱安穩(wěn)和匹配的帶隙使其成為疊層充電機充電蓄電池的抱負(fù)挑選，但銫鉛碘鈣鈦礦在常溫下通常結(jié)晶為光電功能較差的非鈣鈦礦相，其鈣鈦礦相的變換溫度往往在350°C以上，一起該晶相在常溫下的相安穩(wěn)性較差，在室溫下會變換成非鈣鈦礦相，然后導(dǎo)致其光電功能的急劇惡化。上述缺陷極大約束了其應(yīng)用，成為該范疇的重要難題。因而探尋一種安穩(wěn)a-CsPbI3鈣鈦礦相的辦法就尤為重要。
【效果簡介】
近日，來自上海交通大學(xué)的趙一新特別研討員（通訊作者）團隊在Science Advances報導(dǎo)了首要選用碘化鉛與氫碘酸的配體PbI2.xHI來替代傳統(tǒng)的PbI2使得其鈣鈦礦相變換溫度下降到100°C，極大下降了操作溫度窗口。一起，經(jīng)過創(chuàng)造性的引進乙二胺鉛碘這一根據(jù)雙胺陽離子二維鈣鈦礦組分構(gòu)筑二維-三維混合鈣鈦礦，然后調(diào)整全無機銫鉛碘鈣鈦礦的晶粒大小，安穩(wěn)其鈣鈦礦晶相，并完成了杰出的電子傳輸，終究成功取得11.8%轉(zhuǎn)化功率的高功率充電機充電全無機鈣鈦礦太陽能蓄電池。這是現(xiàn)在溶液法制備銫鉛碘充電機充電鈣鈦礦太陽能蓄電池的最高功率。特別是該辦法制備的鈣鈦礦薄膜的相安穩(wěn)性得到極大提升，在室溫下鈣鈦礦相能夠安穩(wěn)數(shù)月，并且在100°C下也能夠安穩(wěn)堅持該鈣鈦礦相。相比之下，慣例辦法制備的銫鉛碘鈣鈦礦相在100°C下僅能安穩(wěn)數(shù)分鐘。進一步的機理研討外表，雙胺類二維鈣鈦礦的結(jié)晶取向是影響其安穩(wěn)性的重要因素，該作業(yè)也是根據(jù)二胺類二維鈣鈦礦晶體生長曲線對構(gòu)筑的復(fù)合維度鈣鈦礦的安穩(wěn)性影響的初次報導(dǎo)。根據(jù)此種辦法制備的a-CsPbI3的充電機充電蓄電池功率具有11.8%的高度重復(fù)性。因而，選用雙陽離子EDA安穩(wěn)a-CsPbI3相為設(shè)計和制備高效牢靠的充電機充電全無機鈣鈦礦太陽能蓄電池提供了一條重要的戰(zhàn)略。
【圖文導(dǎo)讀】
CsPbI3薄膜的光譜、結(jié)構(gòu)表征以及充電機充電蓄電池功能、安穩(wěn)性測驗
經(jīng)過PbI2 + CsI 和 PbI2·xHI + CsI制備的CsPbI3薄膜（A）紫外可見吸收光譜（B）XRD圖譜；
（C）根據(jù)a-CsPbI3充電機充電鈣鈦礦太陽能蓄電池的I-V曲線
（D）經(jīng)過PbI2·xHI + CsI制備的CsPbI3薄膜退火前后的XRD和薄膜色彩改變
EDAPbI4 和CsPbI3·xEDAPbI4 薄膜的結(jié)構(gòu)表征和光譜研討
EDAPbI4薄膜：
（A）XRD圖譜（B）紫外可見吸收光譜；
CsPbI3·xEDAPbI4(x =0 to 0.05)鈣鈦礦：
（c）XRD圖譜（d）紫外可見吸收光譜
CsPbI3·xEDAPbI4描摹隨EDAPbI4量的改變
由CsPbI3·xEDAPbI4前驅(qū)體(x = 0, 0.0125, 0.025, 和 0.05)取得的鈣鈦礦薄膜的（A）AFM圖
（B）SEM圖
CsPbI3·xEDAPbI4的器材表征
（A）CsPbI3·xEDAPbI4充電機充電鈣鈦礦太陽能蓄電池的I-V特征曲線
（B）CsPbI3·0.025EDAPbI4充電機充電鈣鈦礦太陽能蓄電池的安穩(wěn)輸出
（C）根據(jù)CsPbI3·0.025EDAPbI4鈣鈦礦的IPCE
（D）32個CsPbI3·0.025EDAPbI4充電機充電鈣鈦礦太陽能蓄電池的功率散布。
根據(jù)CsPbI3·0.025EDAPbI4器材和薄膜的安穩(wěn)性測驗
（A）最佳CsPbI3·0.025EDAPbI4充電機充電蓄電池功率隨時刻改變
（B）CsPbI3·0.025EDAPbI4薄膜在干空氣中100oC下堅持一周的XRD和色彩改變
【小結(jié)】
本項作業(yè)提出了選用EDAPbI4二維鈣鈦礦組分安穩(wěn)a-CsPbI3，經(jīng)過簡略的一步法取得了高效的充電機充電全無機鈣鈦礦太陽能蓄電池。對充電機充電全無機鈣鈦礦太陽能蓄電池的研討具有重要的學(xué)習(xí)意義。
- 上一篇：提升充電機充電鋰硫蓄電池循環(huán)壽命的酸化碳納米管紙誘導(dǎo)陽離子原 2017/10/12
- 下一篇：充電機充電鋰電池基底上鋰鈉合金的通用焊接方法有哪些？ 2017/10/12
