柔性直流電源技術是解決新能源并網的有效技術手段之一，直流電源變壓器是連接不同直流電源電壓、構建直流電源電網的關鍵設備。由于直流電源輸電系統的電壓等級高，傳統的斬波型DC直流穩壓電源/DC直流穩壓電源變換器并不適用?；谀K化多電平變換器(modular multilevel converter，MMC)的DC直流穩壓電源/AC/DC直流穩壓電源變換器能實現高壓直流電源電壓的變換，但其需要兩級DC直流穩壓電源/AC變換，且中間交流環節需要交流變壓器，因此整體成本高、效率低。
3論文所解決的問題及意義
本文提出了一種基于鏈?zhǔn)阶幽K的直接耦合式直流電源變壓器拓?fù)?，與基于MMC的DC直流穩壓電源/AC/DC直流穩壓電源變換器相比，該拓?fù)渌璧淖幽K數更少，且無需中間交流變壓器。本文還提出了一種階梯波兩電平調制方法，與傳統的正弦波調制方法相比，該調制方式開關頻率更低、交流環流更小、所需的子模塊電容大大減小，因此可有效降低變換器的成本、體積和損耗?！?/span>
4論文重點內容
1）拓?fù)浣Y(jié)構和工作原理

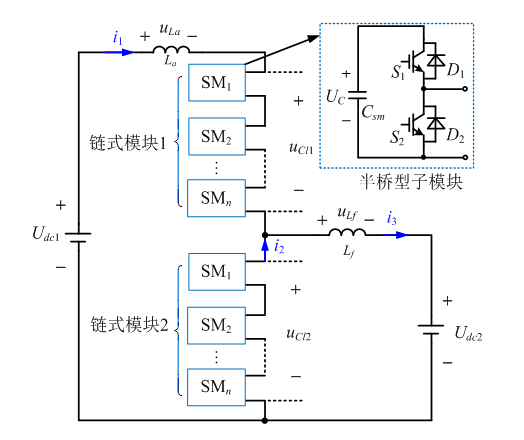

本文提出的直接耦合式直流電源變壓器拓?fù)淙鐖D1所示，直流電源變壓器用于連接電壓等級不同的直流電源輸電系統UDC直流穩壓電源1和UDC直流穩壓電源2，其中UDC直流穩壓電源1>UDC直流穩壓電源2。該拓?fù)渖蠘虮塾蓸虮垭姼蠰a和n個半橋型子模塊(鏈?zhǔn)侥K1)串聯而成，下橋臂由n個半橋型子模塊(鏈?zhǔn)侥K2)串聯而成，其中半橋型子模塊如圖1所示。橋臂中點通過一個濾波電感Lf與低壓側電壓源UDC直流穩壓電源2連接。
圖1 直接耦合式直流電源變壓器拓?fù)?/span>

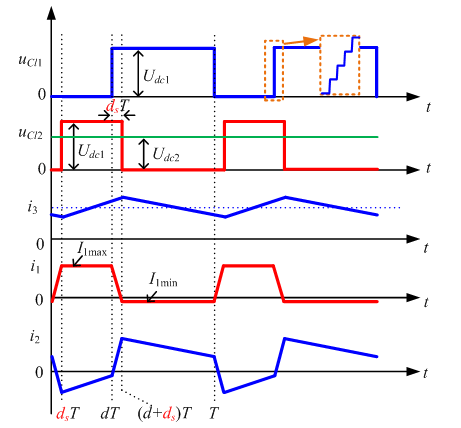

變換器的基本工作波形如圖2所示，鏈?zhǔn)侥K1和2均工作在階梯波兩電平PWM模式下，開關周期為T，占空比分別為(1-d)和d。與兩電平調制不同，階梯波兩電平調制可有效降低變換器的dv/dt應力。鏈?zhǔn)侥K2輸出電壓uCl2 相對于鏈?zhǔn)侥K1輸出電壓uCl1 存在相移，移相占空比為ds。變換器通過調節占空比d來調節輸出電壓，通過調節移相占空比ds來實現鏈?zhǔn)侥K1和2的能量均衡。
圖2 階梯波準兩電平調制主要波形
2）損耗分析

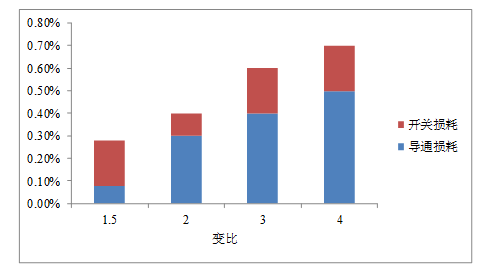

本文詳細分析了變換器的開關損耗與導通損耗。圖3給出了不同變比下，開關損耗和導通損耗占直流電源變壓器總傳輸功率的百分比數。其中直流電源變壓器的開關頻率取200Hz，子模塊中IGBT采用ABB公司的5SNA 1000N330300 IGBT模塊。從圖中可以看到變換器的損耗在1%以內，能滿足高壓直流電源變壓器高效率的要求。
圖3 開關損耗與導通損耗所占百分比
5結論
本文提出了基于階梯波兩電平調制的直接耦合式直流電源變壓器，大幅降低了直流電源變壓器的成本與損耗，具有以下特點：1）不需要交流變壓器；2）階梯波準兩電平調制策略能有效降低鏈?zhǔn)侥K輸出電壓的dv/dt；3）每個子模塊一個周期內只投入和切除一次，開關頻率更低；4）交流環流??；5）所需的子模塊電容容值相比正弦波調制更小。
6引文信息
游洪程, 蔡旭. 應用于直流電源電網的直接耦合式直流電源變壓器[J]. 中國電機工程學報, 2017, 37(9): 2516-2524.
You Hongcheng, Cai Xu. Direct-coupled DC直流穩壓電源 transformers applied to DC直流穩壓電源 Grids [J]. Proceedings of the CSEE, 2017, 37(9): 2516-2524 (in Chinese).
