充電機(jī)充電鋰電池漿料制備技術(shù)及其對(duì)電極成型的影響(1)
1、前語
2、漿料描摹和制備工藝對(duì)電極描摹特征的影響
3、微米和納米顆粒漿料根本描摹
4、拌和辦法和設(shè)備
4.1、流體剪切拌和
4.2、球磨拌和
4.3、超聲波拌和
5、渙散劑和外表活性劑的影響
6、漿料制備投料次序的影響
7、含石墨烯和CNT漿料的的特性
7.1、CNT
7.2、石墨烯
8、漿料特性與后續(xù)制備工藝的聯(lián)系
9、定論、總結(jié)與展望
1、前語
充電機(jī)充電鋰離子蓄電池功能依賴于充電機(jī)充電蓄電池極片各組分的成分和性質(zhì),包括電活性物質(zhì)、導(dǎo)電劑、粘結(jié)劑等。電極制備工藝決議電極的微觀描摹,也對(duì)錯(cuò)常重要的。電極制備技能的前進(jìn)不僅可以下降充電機(jī)充電蓄電池出產(chǎn)成本,并且可以提高充電機(jī)充電蓄電池容量和循環(huán)安穩(wěn)性。在學(xué)術(shù)界,許多辦法被測(cè)驗(yàn)用于鋰充電機(jī)充電蓄電池極片制備,比方化學(xué)氣相堆積、噴發(fā)堆積、激光堆積、旋轉(zhuǎn)涂布等。乃至有研討人員致力于開發(fā)由電活性顆粒、導(dǎo)電劑、粘結(jié)劑干粉混合物直接涂敷在集流體基體上,而不必液態(tài)漿料。一切這些辦法都還沒有商業(yè)運(yùn)用,本文也不做評(píng)論。
現(xiàn)在,大部分充電機(jī)充電鋰離子蓄電池極片出產(chǎn)都是在金屬集流體上涂敷電極漿料層,然后枯燥,枯燥極片再輥壓壓實(shí)。這些技能不僅在商業(yè)化出產(chǎn)上運(yùn)用,學(xué)術(shù)界也遍及選用,僅僅科研上一般選用逗號(hào)刮刀涂布。電極漿料制備都是電活性物質(zhì)、聚合物粘結(jié)劑,導(dǎo)電劑和溶劑一同拌和混合,表1是常見的商業(yè)化充電機(jī)充電蓄電池電極資料。有時(shí),漿料工藝也需求參加一些混料輔佐添加劑,比方水基溶劑,往往需求添加渙散劑調(diào)理漿料的流變特性,以匹配涂布設(shè)備要求。
Table 1. Some commercially available materials for LIB - electrodes; source, brand names and sizes.
Material |
Brand |
Size (Dm) |
Available from |
Anode AM, Graphite |
RGPT100 |
1S-21 pm |
Targray,anode-active-materials |
Anode AM. Carbon |
TIMREX? KS6 |
3.4 pm |
Timcal, ERGY%20C65%20 &%2045.pdf |
Anode AM, Li4Ti5012 |
NANOMYTEfR) BEIO |
Clusters, 1.5-3 |jm Primaiy particles, 50-90 nm |
NE1 Corporation, |
Cathode AM. LiMri2〇4 |
NANOMYTE BE30 |
Clusters, 6-7 pm Primary particles, 30-50 nm |
|
Cathode AM, LiMnl 5Ni0 5O4 |
NANOMYTE SP-10 |
Clusters, S-7 jjm Primafy particles, 50-70 nm |
|
Cathode AM. LiNi〇.*Co〇.i5Al〇.〇s〇2 |
NANOMYTE BE 45 |
Clusters, 11-13 pm Primary particles, 50-70 nm |
|
Cathode AM, Li(NiMnCo)0; |
PLB-H5 |
8.0-12.0 jjm |
Limyi Gelon Lib Co., |
Cathode AM, LiCoO? |
XI ON |
?12 jjm |
L&F Material Co., Ltd, |
Cathode AM, Ni-Mg- Co oxide |
|
S-13 |jm |
BASFHEO NCMs Aerospace Oata_Sheet_sfs.pdf |
LiFeP04 |
|
?2 |jm |
MTI Co., |
C8 additive |
VULCAN XC-72 |
?50 nm |
Cabot Co.,carbon-biacks-for-elastomer-reinforcement/conductive |
C8 additive |
UF-G5 |
*6 |jm |
Showa Denko K.K, |
C6 additive |
HS100 |
-4S nm |
DENK1 KAGAKU KOGYO K.K., |
漿料制備技能,濕極片的枯燥和極片的輥壓壓實(shí)處理工藝參數(shù)操控電極微觀描摹,因而對(duì)電極功能影響巨大。其他,漿料的性質(zhì)也會(huì)影響電極出產(chǎn)工藝功能,從而影響設(shè)備的出產(chǎn)功率和終究的電極描摹,乃至整個(gè)充電機(jī)充電蓄電池的可運(yùn)用性。
2、漿料描摹和制備工藝對(duì)電極描摹特征的影響

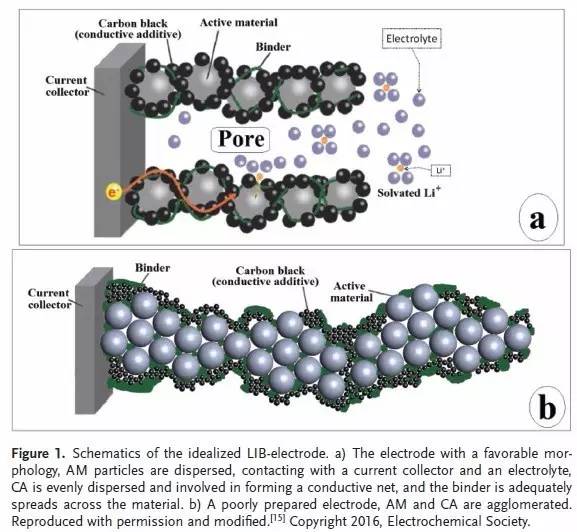

充電機(jī)充電鋰離子蓄電池極片具有雜亂的多孔結(jié)構(gòu),包括活性物質(zhì)和導(dǎo)電劑顆粒,它們經(jīng)過粘結(jié)劑連接在一同,并粘附在金屬集流體上。電極功能取決于各組分的功能和電極描摹,導(dǎo)電劑一般是各式各樣的碳導(dǎo)電資料顆粒,它還可以與活性物質(zhì)顆粒構(gòu)成互鎖,強(qiáng)化與集流體的粘結(jié)。抱負(fù)的電極顆粒涂層描摹如圖1所示,應(yīng)該是這樣的:

(i)活物質(zhì)顆粒細(xì)微均勻渙散沒有聚會(huì),導(dǎo)電劑顆粒構(gòu)成薄層彌散成導(dǎo)電網(wǎng)絡(luò),并最很多地在集流體上互鎖連接活物質(zhì)顆粒。實(shí)踐上,導(dǎo)電劑顆粒一般為各式各樣的碳資料顆粒,最優(yōu)狀況可以考慮多標(biāo)準(zhǔn)特征的導(dǎo)電劑體系。粘結(jié)劑的效果是保證電極結(jié)構(gòu)的機(jī)械安穩(wěn)性,正極一般是PVDF基的聚合物。其他,電極還需求有滿足的孔洞,答應(yīng)電解液滲透到一切的活物質(zhì)顆粒。電極結(jié)構(gòu)特征也意味著活物質(zhì)與導(dǎo)電劑,與粘結(jié)劑的質(zhì)量比要盡可能高。
(ii)活物質(zhì)顆粒最好細(xì)微,保證充電機(jī)充電蓄電池有高的電流密度。傳統(tǒng)觀念以為活物質(zhì)顆粒內(nèi)部的鋰離子渙散決議充電機(jī)充電蓄電池倍率功能,小顆粒鋰離子渙散途徑短,可以提高電流特性和庫侖功率。近來,許多研討工作開始修訂傳統(tǒng)所承受的鋰離子渙散或鋰離子傳導(dǎo)觀念,并以為即便活物質(zhì)顆粒是微米標(biāo)準(zhǔn),鋰離子的渙散也不是決議倍率功能的要害進(jìn)程。一起,提高鋰離子渙散速率現(xiàn)已被以為不是減小活物質(zhì)顆粒標(biāo)準(zhǔn)的唯一原因,減小顆粒標(biāo)準(zhǔn)可以提高充電機(jī)充電蓄電池倍率功能,現(xiàn)在呈現(xiàn)了其他兩種解釋,減小活物質(zhì)顆粒標(biāo)準(zhǔn)是:
a、活物質(zhì)顆粒電子電導(dǎo)率低所需求的。比方磷酸鐵鋰顆粒電導(dǎo)率約為10^-10 S/cm,而2微米的顆粒比電導(dǎo)率高于15微米顆粒,因而活物質(zhì)低電導(dǎo)率也要求顆粒越小越好,這樣電子和離子導(dǎo)電性都能提高,從而提高充電機(jī)充電蓄電池功率功能。
b、電極涂層描摹的需求,特別是導(dǎo)電組分?;钗镔|(zhì)顆粒合作導(dǎo)電劑顆粒,顆粒越小,理論上越有可能構(gòu)成彌散散布的薄層,完成導(dǎo)電劑均勻散布在活物質(zhì)顆粒外表。
(iii)以上分析標(biāo)明顆粒越小越好,因而,現(xiàn)在廣泛運(yùn)用微米、亞微米、納米顆?;钗镔|(zhì)。可是,這一起也面對(duì)一些應(yīng)戰(zhàn)或需求留意的當(dāng)?shù)兀?/span>
a、小顆粒特別是納米顆粒的活物質(zhì)和導(dǎo)電劑比外表積大,當(dāng)正負(fù)極電勢(shì)在電解液熱動(dòng)力學(xué)安穩(wěn)窗口之外時(shí),電解液溶劑更簡(jiǎn)單反響分解,在顆粒外表構(gòu)成薄層,它會(huì)阻撓鋰離子傳輸并耗費(fèi)電解液。
b、充電機(jī)充電蓄電池運(yùn)用進(jìn)程中,SEI膜繼續(xù)在電極活物質(zhì)和導(dǎo)電劑顆粒外表構(gòu)成,不斷耗費(fèi)鋰離子和電解質(zhì)。盡管SEI膜的厚度與活物質(zhì)和導(dǎo)電劑顆粒標(biāo)準(zhǔn)無關(guān),可是卻與顆粒外表積相關(guān)。納米顆粒的高比外表積更簡(jiǎn)單呈現(xiàn)問題。
c、再有一個(gè)阻撓納米資料運(yùn)用的問題就是納米顆粒振實(shí)密度較低,因而顆粒組成的電極涂層一般密度也較低。
這些問題促使活物質(zhì)和導(dǎo)電劑顆粒標(biāo)準(zhǔn)優(yōu)化時(shí)需求歸納考慮電解液、顆粒資料特性和電極描摹。此外,從漿料制備工藝視點(diǎn)看,顆粒標(biāo)準(zhǔn)優(yōu)化也對(duì)錯(cuò)常重要的,由于小顆粒渙散困難,在漿猜中更簡(jiǎn)單發(fā)作聚會(huì)。

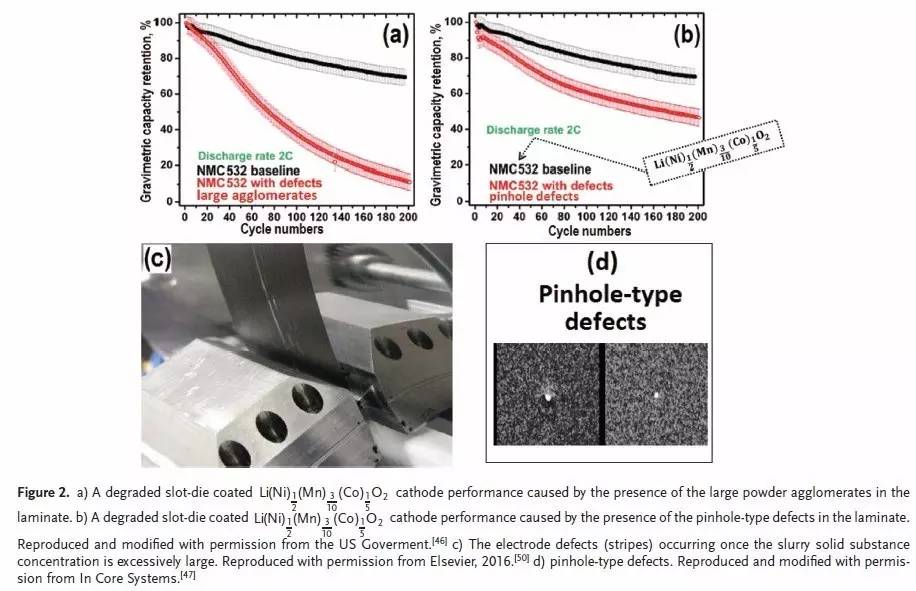

(iv)充電機(jī)充電鋰離子蓄電池電極一般厚度為40~300微米,誤差要求1~2微米。逗號(hào)刮刀和模頭揉捏涂布是最常用的電極制備工藝。極片涂層的厚度也是影響充電機(jī)充電蓄電池功能的一個(gè)重要因素,漿料濕涂層成為獲取均勻枯燥電極的先決條件。漿料是包括固體顆粒的懸浮液,不僅固體顆粒標(biāo)準(zhǔn)要小于涂層的厚度,粉體顆粒聚會(huì)體的標(biāo)準(zhǔn)也要小于濕涂層的厚度,不然電極功能會(huì)遭到影響,如圖2a所示。大顆粒聚會(huì)體也會(huì)引起揉捏涂布缺點(diǎn),如圖2b所示。
除了粘度、粒度等參數(shù)外,其他更多參數(shù)會(huì)影響涂布工藝進(jìn)程,比方涂層的厚度就很重要,涂層越厚越簡(jiǎn)單呈現(xiàn)厚度不均勻性和涂層小孔缺點(diǎn)(圖2d)。
(v)導(dǎo)電劑在充電機(jī)充電鋰離子蓄電池極片中構(gòu)成導(dǎo)電通路,這就要求導(dǎo)電劑在漿猜中均勻散布(微觀混合),并對(duì)活物質(zhì)顆粒構(gòu)成包覆(微觀混合)。導(dǎo)電劑渙散布不僅僅取決于拌和工藝,一起也與導(dǎo)電劑自身特性有關(guān)。多種碳導(dǎo)電資料可以安穩(wěn)漿料,阻撓漿料發(fā)作偏析(沉降和聚會(huì)),堅(jiān)持均勻共同的漿料。因而,制備最優(yōu)的漿料一方面與活物質(zhì)和導(dǎo)電劑顆粒的標(biāo)準(zhǔn)相關(guān),另一方面也遭到導(dǎo)電劑部分性質(zhì)的影響。
漿料混合不充沛時(shí),所制備的電極描摹就像圖1b所示,活物質(zhì)和導(dǎo)電劑顆粒聚會(huì),粘結(jié)劑構(gòu)成相對(duì)較大球狀物,這樣活物質(zhì)不能徹底結(jié)實(shí)互鎖,也沒有良好的鋰離子通道,部分導(dǎo)電劑和粘結(jié)劑底子沒有起到效果。因而,這樣的電極功能也差。漿料制備應(yīng)該微觀充沛混合,導(dǎo)電劑包覆活物質(zhì),構(gòu)成如圖1a所示電極結(jié)構(gòu)。要制備好的電極,枯燥也很重要,不適宜的枯燥辦法可能會(huì)導(dǎo)致電極描摹缺點(diǎn)??墒亲钍滓挠斜匾苽浜玫臐{料,細(xì)微顆粒漿料的制備是吃力,困難并且工藝時(shí)刻長(zhǎng),微米顆粒和部分納米顆粒等小顆粒簡(jiǎn)單構(gòu)成非均勻結(jié)構(gòu)的漿料,在制備中呈現(xiàn)分層團(tuán)簇。因而,漿料制備進(jìn)程,需求考慮活物質(zhì)和導(dǎo)電劑顆粒的標(biāo)準(zhǔn)、描摹、密度等很多參數(shù)。
3、微米和納米顆粒漿料根本描摹

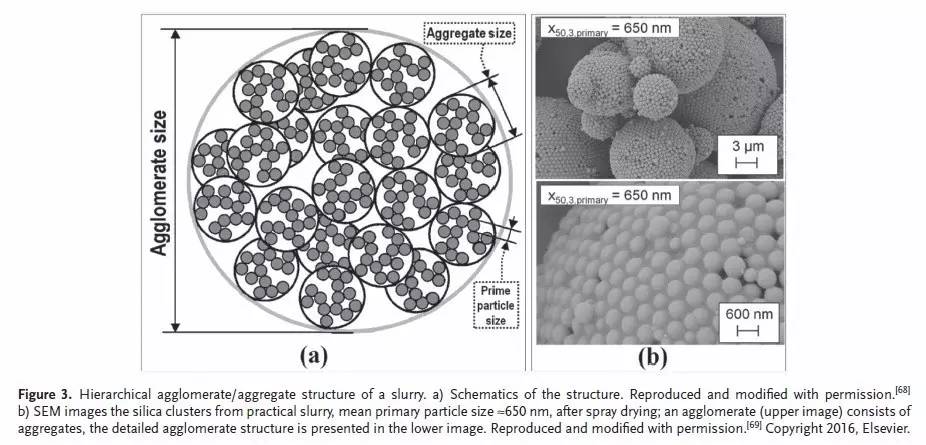

渙散之后,粉末構(gòu)成漿料,其間顆粒團(tuán)簇懸浮在溶劑中。這些團(tuán)簇有兩種標(biāo)準(zhǔn)結(jié)構(gòu):大聚會(huì)體(Agglomerate)和小聚團(tuán)體(Aggregate,二次顆粒),如圖3所示。大聚會(huì)體是由小聚團(tuán)體組成的,而小聚團(tuán)體(二次顆粒)是由一次顆粒構(gòu)成的。小聚團(tuán)體之間由弱的范德華力結(jié)合成大聚會(huì)體,一次顆粒之間靠更強(qiáng)的力(一般為靜電力)構(gòu)成二次顆粒。在文獻(xiàn)中,大聚會(huì)體一般稱為軟聚會(huì),小聚團(tuán)體稱為硬聚會(huì)。
表1可見,一般市售活物質(zhì)粉體顆粒標(biāo)準(zhǔn)為2-10微米,構(gòu)成大聚會(huì)體標(biāo)準(zhǔn)為50-90微米。漿料制備中,粉體渙散,標(biāo)準(zhǔn)減小,前面提到,顆粒標(biāo)準(zhǔn)越小電化學(xué)功能越好。因而,漿料制備工藝的意圖為:
a、渙散活物質(zhì)和導(dǎo)電劑顆粒聚會(huì)體;
b、最終再減小活物質(zhì)和導(dǎo)電劑二次顆粒標(biāo)準(zhǔn);
c、構(gòu)成最適宜的活物質(zhì)、導(dǎo)電劑和粘結(jié)劑彼此之間的排布辦法;
d、堅(jiān)持漿料最優(yōu)結(jié)構(gòu)和成分安穩(wěn)性,避免沉降和聚會(huì)等成分偏析。
以上方針經(jīng)過適宜的拌和工藝完成,包括適宜的投料次序,添加適宜的外表活性劑,適宜的漿料溶劑,適宜的拌和設(shè)備等。充電機(jī)充電鋰離子蓄電池漿料對(duì)錯(cuò)平衡態(tài)的,活物質(zhì)和導(dǎo)電劑跟著時(shí)刻趨向于發(fā)作聚會(huì),安穩(wěn)性需求高分子量長(zhǎng)鏈粘結(jié)劑堅(jiān)持。
4、拌和辦法和設(shè)備
渙散顆粒團(tuán)簇的漿料制備工藝與固體顆粒損壞工藝相似,由于兩者都需求施加相同類型的應(yīng)力。聚會(huì)體靠范德華力結(jié)合,二次顆??快o電力結(jié)合,這些力都小于固體顆粒晶體之間的效果力,因而拌和渙散需求的應(yīng)力強(qiáng)度更小些,故用于固體顆粒損壞的設(shè)備和工藝徹底滿足用于漿料制備。剪切流體活動(dòng)和超聲波拌和常常用于漿料制備。渙散設(shè)備可以分為兩類:第一類拌和設(shè)備,經(jīng)過固體研磨,剪切力效果在團(tuán)簇上完成物質(zhì)渙散,如拌和球磨;第二類設(shè)備,經(jīng)過液體前言施行剪切力,如依據(jù)流體力學(xué)的剪切拌和機(jī),圓盤球磨機(jī),3輥球磨機(jī),捏合機(jī),超聲波均質(zhì)機(jī)。各類拌和機(jī)設(shè)備示意圖如圖4所示。

捏合機(jī)和三輥球磨機(jī)常用于高固含量和高粘度漿料的渙散,根本在充電機(jī)充電鋰離子蓄電池漿料制備中不運(yùn)用。圓盤球磨也很少用于充電機(jī)充電蓄電池漿料制備。這兩類拌和機(jī)剪切應(yīng)力強(qiáng)度與渙散處理的團(tuán)簇標(biāo)準(zhǔn)相關(guān)。流體活動(dòng)剪切拌和發(fā)作的剪切力與團(tuán)簇標(biāo)準(zhǔn)沒有相關(guān),球磨發(fā)作的剪切力與團(tuán)簇標(biāo)準(zhǔn)成反比,各類拌和剪切力與團(tuán)部標(biāo)準(zhǔn)聯(lián)系如圖5所示。
因而,除超聲波拌和外,球磨拌和機(jī)渙散功率比其他渙散設(shè)備更高。由不同拌和辦法渙散的氧化鋁粉末漿料的最小團(tuán)簇標(biāo)準(zhǔn)和拌和渙散比能量的聯(lián)系如圖6所示。揭露宣布的專利和鋰離子漿料拌和設(shè)備廠家供給的資料標(biāo)明,充電機(jī)充電鋰離子蓄電池漿料工業(yè)化出產(chǎn)工藝首要依據(jù)流體力學(xué)剪切拌和辦法,球磨拌和也用于充電機(jī)充電蓄電池漿料出產(chǎn)。
4.1、流體剪切拌和
此類拌和機(jī)首要有低能量磁力拌和器/溶解器,轉(zhuǎn)筒式拌和機(jī),高能均質(zhì)機(jī),渦輪拌和機(jī),靜態(tài)拌和機(jī)等,漿料制備往往運(yùn)用流體力學(xué)所發(fā)作的剪切力,由活動(dòng)剪切速率、團(tuán)簇截面面積、流體動(dòng)力學(xué)粘度操控。漿料制備一般包括兩個(gè)進(jìn)程:團(tuán)簇的破碎和懸浮聚會(huì)體的重組。
團(tuán)簇破碎是一個(gè)雜亂的進(jìn)程,包括三種途徑:磨蝕、開裂、打碎,如圖7所示。團(tuán)簇破碎詳細(xì)依托顆粒-顆粒彼此效果,漿料溶劑-顆粒彼此效果,以及最首要的剪切力,而剪切力又取決于溶劑的粘度和運(yùn)動(dòng)速度。磨蝕一般在能量較低時(shí)發(fā)作,小碎片依托磨蝕效果漸漸從大聚會(huì)體剪切下來。當(dāng)拌和能量高時(shí),團(tuán)簇發(fā)作開裂切割成幾個(gè)部分。打碎是開裂的一種特殊改動(dòng)方法,這種狀況下團(tuán)簇一起切割成很多的小碎片。聚會(huì)體的重組相關(guān)的參數(shù)有顆粒-顆粒彼此效果,漿料溶劑-顆粒彼此效果,以及漿料固含量。

團(tuán)簇的重組和渙散速度的平衡主導(dǎo)漿猜中團(tuán)簇的平衡標(biāo)準(zhǔn),存在一個(gè)臨界標(biāo)準(zhǔn),在這標(biāo)準(zhǔn)之下團(tuán)簇渙散速度很小。現(xiàn)有文獻(xiàn)報(bào)導(dǎo),適宜處理時(shí)刻和拌和能量下,經(jīng)過流體力學(xué)剪切拌和所制備的漿料,聚會(huì)體的標(biāo)準(zhǔn)不可能小于100納米,因而只有當(dāng)一次顆粒標(biāo)準(zhǔn)不小于100納米時(shí),這種拌和才有可能徹底渙散粉體直至一次顆粒標(biāo)準(zhǔn)。納米顆粒的徹底渙散不可能完成。而當(dāng)運(yùn)用Ramond高速拌和機(jī)時(shí),中等標(biāo)準(zhǔn)團(tuán)簇渙散至40-60納米也是可能的。其他,外表活性劑也能改動(dòng)聚會(huì)體組合和渙散的平衡,使?jié){料團(tuán)簇標(biāo)準(zhǔn)更小。
最終,漿料制備時(shí),對(duì)充電機(jī)充電鋰離子蓄電池極片描摹而言,最重要的是漿料重新組合的聚會(huì)體往往比原始活物質(zhì)和導(dǎo)電劑團(tuán)簇更細(xì)密,孔隙率更低。而電極功能又與涂層孔隙率密切相關(guān),一方面高強(qiáng)度拌和可以愈加充沛渙散活物質(zhì)和導(dǎo)電劑團(tuán)簇,但另一方面高強(qiáng)度拌和又會(huì)下降粘結(jié)劑分子量而改動(dòng)其初始的粘結(jié)特性,使之無法堅(jiān)持漿料結(jié)構(gòu)的安穩(wěn)性,因而,拌和強(qiáng)度的優(yōu)化挑選也需求平衡顆粒渙散特性和堅(jiān)持漿料結(jié)構(gòu)安穩(wěn)特性之間的彼此影響。
現(xiàn)在市售的正負(fù)極資料標(biāo)準(zhǔn)一般為微米等級(jí),或許盡管一次顆粒是納米等級(jí)的,但質(zhì)料粉體自身也是由納米一次顆粒組成微米級(jí)二次顆粒,因而,依據(jù)流體力學(xué)的剪切渙散拌和技能是最廣泛運(yùn)用的??墒?,這種渙散技能不能徹底渙散納米顆粒,強(qiáng)度太高又會(huì)打斷粘結(jié)劑分子鏈,因而,實(shí)踐出產(chǎn)中是否挑選這種拌和辦法需求依據(jù)活物質(zhì)和導(dǎo)電劑的細(xì)度以及粘結(jié)劑性質(zhì)決議。
4.2、球磨拌和
球磨拌和也常常用于充電機(jī)充電鋰離子蓄電池漿料的制備,和依據(jù)流體力學(xué)的拌和辦法一樣,球磨工藝的渙散才能由團(tuán)簇破碎和聚會(huì)體重組的速度平衡決議,這種平衡與粉體顆粒的性質(zhì)有關(guān),也會(huì)遭到外表活性劑添加而改動(dòng)。
在球磨工藝中,粉末顆粒閱歷很多的外表上和體積上改動(dòng),這種改動(dòng)可能直至資料的機(jī)械化學(xué)改變(如碳納米管可能割裂,它們的長(zhǎng)寬比和結(jié)構(gòu)都發(fā)作改動(dòng))。并且顆粒之間,粉體與渙散介質(zhì)(溶劑和粘結(jié)劑)之間,乃至粉體和磨球之間都可能發(fā)作反響,磨球磕碰以及部分流體高剪切湍流也會(huì)構(gòu)成粘結(jié)劑分子量的割裂。
一切的機(jī)械化學(xué)改動(dòng)在漿料球磨工藝中都觀察到并有相關(guān)研討。研討標(biāo)明球磨引起的活物質(zhì)和導(dǎo)電劑改動(dòng)可能對(duì)充電機(jī)充電鋰離子蓄電池極片功能有利,可是這也會(huì)危害活物質(zhì)和導(dǎo)電劑初始特性。并且球磨工藝一般很雜亂并具彼此對(duì)立的特色,比方球磨會(huì)危害低倍率功能而增強(qiáng)高倍率功能。
總歸,與依據(jù)流體力學(xué)拌和工藝比較,球磨工藝供給更小的活物質(zhì)和導(dǎo)電劑團(tuán)簇標(biāo)準(zhǔn),一起也會(huì)損壞活物質(zhì)和導(dǎo)電劑顆粒描摹。當(dāng)活物質(zhì)和導(dǎo)電劑顆粒自身描摹對(duì)電極功能有利時(shí),球磨工藝并不好。
4.3、超聲波拌和
現(xiàn)在,由于瞬時(shí)的聲空化效應(yīng),超聲波被用于微觀標(biāo)準(zhǔn)的拌和。這種效應(yīng)在適當(dāng)高的超聲強(qiáng)度下發(fā)作,微觀氣泡很多構(gòu)成和成長(zhǎng),當(dāng)氣泡標(biāo)準(zhǔn)到達(dá)某一臨界值,氣泡成長(zhǎng)速率快速添加,然后瞬間氣泡破裂,構(gòu)成沖擊波,這種氣泡破裂幾乎是絕熱的,因而這會(huì)構(gòu)成部分的高溫高壓。
超聲拌和發(fā)作的其他一個(gè)進(jìn)程是液體的微觀活動(dòng)??栈瘹馀轁舛纫园l(fā)作器為中心沿軸線逐漸下降,氣泡向低濃度區(qū)域渙散帶動(dòng)液體活動(dòng),活動(dòng)速度高達(dá)2m/s。這種流體活動(dòng)足以供給充沛的拌和效果,無需添加額定的設(shè)備。
相對(duì)較低的超聲波頻率有利于漿料制備。一般在更低的輸入能量條件下,超聲波拌和可以到達(dá)與依據(jù)流體力學(xué)技能的拌和相同的效果(如圖6所示)。超聲波技能和球磨結(jié)合,以及添加外表活性劑的超聲波拌和特別有利漿料制備。
超聲波拌和技能的特色標(biāo)明有可能在低溶劑含量條件下完成漿料顆粒均勻渙散,這種高固含量技能也愈加節(jié)能。就充電機(jī)充電鋰離子蓄電池漿料而言,高固含量也是有利的,由于固含量低漿料更簡(jiǎn)單發(fā)作沉降,導(dǎo)致活物質(zhì)、導(dǎo)電劑和粘結(jié)劑的不均勻散布,在極片枯燥進(jìn)程中也會(huì)導(dǎo)致沿極片厚度方向孔散布不均勻。漿料固體沉降到底部,會(huì)集在集流體的鄰近,這也會(huì)約束鋰離子在此區(qū)域 的傳輸。高固含量時(shí),極片枯燥時(shí)刻短,不期望的活物質(zhì)散布改動(dòng),導(dǎo)電劑和粘結(jié)劑的不均勻散布改動(dòng)也小,相同可以添加極片涂層的結(jié)合強(qiáng)度。
一個(gè)需求留意的問題就是高強(qiáng)度超聲波效果下可能呈現(xiàn)化學(xué)反響。尤其在水基漿猜中,超聲波效果是否會(huì)發(fā)作H,OH,O和HO2等自由基,充電機(jī)充電鋰離子蓄電池漿料超聲波渙散時(shí),聚合物粘合劑分子鏈?zhǔn)欠耖_裂,粘合劑是否與活物質(zhì)和導(dǎo)電劑顆粒反響。常用的充電機(jī)充電鋰離子蓄電池漿料粘結(jié)劑甲基纖維素鈉,聚丙烯酸和聚乙烯醇等超聲效果下簡(jiǎn)單發(fā)作聚合反響,而聚合物粘結(jié)劑分子鏈長(zhǎng)度是操控電極描摹特征的重要參數(shù),它們可以堅(jiān)持極片結(jié)合強(qiáng)度,消除電化學(xué)進(jìn)程中的活物質(zhì)體積改動(dòng)的影響。超聲波拌和技能運(yùn)用較少,還處于研發(fā)階段。
- 上一篇:【電氣百科】電壓比較器工作原理 2017/9/8
- 下一篇:充電機(jī)充電鋰電池漿料制備技術(shù)及其對(duì)電極成型的影響(2) 2017/9/8
