人善交VIDEOS欧美3D_男男做爰猛烈高潮在线观看_亚洲国产精品久久久久婷蜜芽_精品不卡一区二区_欧美日激情日韩精品嗯_被领导强行在办公室做av_国产在线无码视频一区_在线精品无码AV不卡顿_欧美视频二区欧美影视_

今天是
技術(shù)文檔

高質(zhì)量負(fù)載的高倍率充電機(jī)充電蓄電池儲(chǔ)鋰材料

2017-8-21 9:10:26??????點(diǎn)擊:

【引言】

充電機(jī)充電蓄電池(LIBs)在能源存儲(chǔ)中占有重要地位,其比容量、充放電速率和循環(huán)壽命亟需進(jìn)一步優(yōu)化。釩氧化物具有高理論容量和豐富的來(lái)源,被認(rèn)為是一種很有潛力的LIBs電極材料,然而低電導(dǎo)率和緩慢的反應(yīng)動(dòng)力學(xué)限制了其廣泛的應(yīng)用。根據(jù)擴(kuò)散動(dòng)力學(xué)條件,利用納米帶或納米片超薄的幾何特性減小離子擴(kuò)散長(zhǎng)度能有效提升充電機(jī)充電蓄電池在反應(yīng)過(guò)程中的擴(kuò)散速率。但在實(shí)際應(yīng)用中,一方面普通超薄層狀納米材料的自團(tuán)聚及自堆疊會(huì)造成充電機(jī)充電蓄電池的容量損失,并限制充電機(jī)充電蓄電池快速充放電性能的提升;另一方面,在電極材料的質(zhì)量負(fù)載很高時(shí),伴隨以下難題:(1)離子的輸運(yùn)及電子的傳導(dǎo)路徑增長(zhǎng);(2)細(xì)微的形貌改變可能會(huì)造成材料整體結(jié)構(gòu)的破壞;(3)電極材料在涂覆的過(guò)程中易從金屬箔片(集流體)剝離。因此,實(shí)現(xiàn)高質(zhì)量負(fù)載下的高性能電極材料充滿挑戰(zhàn),引起廣泛科研工作的關(guān)注。

【成果簡(jiǎn)介】

近日,武漢理工大學(xué)麥立強(qiáng)教授和魏湫龍博士(共同通訊)以“Nanoribbons and Nanoscrolls Intertwined Three-Dimensional Vanadium Oxide Hydrogels for High-Rate Lithium Storage at High Mass Loading Level.”為題Nano Energy上發(fā)表文章報(bào)道了一種新型H2V3O8三維水凝膠結(jié)構(gòu)復(fù)合材料。該水凝膠由超薄納米帶和自卷曲納米卷相互交聯(lián)組成。當(dāng)用于充電機(jī)充電蓄電池正極材料時(shí),電荷儲(chǔ)存中電容性貢獻(xiàn)大幅提高,表明水凝膠結(jié)構(gòu)對(duì)Li+的擴(kuò)散動(dòng)力學(xué)具有大幅提升作用,從而表現(xiàn)出優(yōu)異的倍率性能和循環(huán)穩(wěn)定性。進(jìn)一步基于水凝膠的幾何特性,作者引入了碳納米管(CNTs)組裝柔性薄膜,實(shí)現(xiàn)了在高質(zhì)量負(fù)載下(13 mg cm-2)的優(yōu)異儲(chǔ)鋰性能。

【圖文介紹】

一  H2V3O8水凝膠及納米線的合成機(jī)理圖及形貌表征

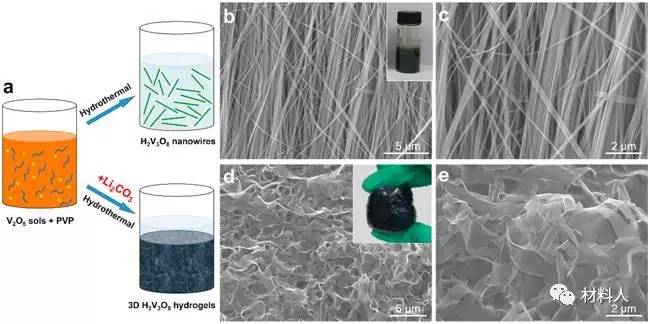

a)H2V3O8水凝膠和納米線的合成機(jī)理圖;

b,c)納米線的SEM圖像;

d,e)水凝膠的SEM圖像。

H2V3O8水凝膠及納米線的XRD, XPS, N2等溫吸脫附充電機(jī)充電蓄電池充放電曲線

圖二 H2V3O8水凝膠及納米線的XRD, XPS, N2等溫吸脫附充電機(jī)充電蓄電池充放電曲線

a)水凝膠和納米線的XRD圖譜;

b)水凝膠和納米線V的2p軌道XPS分析;

c)水凝膠和納米線的N2等溫吸脫附充電機(jī)充電蓄電池充放電曲線。

三 H2V3O8水凝膠的TEM,晶體結(jié)構(gòu)分析,水凝膠的結(jié)構(gòu)形成示意圖

a)水凝膠的TEM圖譜;

b,c)納米帶的HRTEM和SAED圖譜;

d)納米卷的HRTEM圖譜;

e)納米帶的AFM圖像;

f)水凝膠的結(jié)構(gòu)形成示意圖。

四 H2V3O8水凝膠和納米線的電化學(xué)性能表征

a)0.1 mV s-1掃速下的CV充電機(jī)充電蓄電池充放電曲線;

b)0.1 A g-1的電流密度下的充電機(jī)充電蓄電池充放電曲線;

c)倍率性能充電機(jī)充電蓄電池充放電曲線;

d)1.0 A g-1的電流密度下的循環(huán)性能充電機(jī)充電蓄電池充放電曲線;

五 柔性H2V3O8水凝膠/CNTs薄膜的制備示意圖和表征

a)柔性水凝膠/CNTs薄膜的制備示意圖;

b)水凝膠/CNTs復(fù)合水凝膠的SEM圖

c,d)水凝膠/CNTs薄膜橫截面的SEM圖;

e)水凝膠/CNTs薄膜的倍率性能;

f)水凝膠/CNTs薄膜在不同的電流密度下的充電機(jī)充電蓄電池充放電曲線;

g)水凝膠/CNTs薄膜在4.0 A g-1的電流密度下的循環(huán)性能充電機(jī)充電蓄電池充放電曲線;

h)水凝膠/CNTs薄膜的面積比容量vs.面積電流密度充電機(jī)充電蓄電池充放電曲線

【小結(jié)】

該研究利用普適的液相剝離法(包括Li+, Na+, K+, Mg2+, Mn2+, Cu2+ 和 Fe3+均可用于釩氧化物水凝膠的制備)首次的制備了由納米帶和納米卷相互交聯(lián)形成的釩氧化物水凝膠。當(dāng)用于充電機(jī)充電蓄電池正極材料時(shí),測(cè)試結(jié)果表明對(duì)Li+的擴(kuò)散動(dòng)力學(xué)具有大幅提升作用,表現(xiàn)出優(yōu)異的倍率性能和循環(huán)穩(wěn)定性。結(jié)合其獨(dú)特的三維結(jié)構(gòu)特性,進(jìn)一步與CNTs復(fù)合制備了無(wú)粘結(jié)劑的柔性薄膜,大幅提升了材料的電化學(xué)性能。即使在高負(fù)載下,該薄膜仍具備有優(yōu)異的儲(chǔ)鋰性能:當(dāng)負(fù)載量為13 mg cm?2時(shí),其面積比容量高達(dá)2.70 mAh cm?2(電流密度為0.91 mA cm?2),同時(shí)兼具優(yōu)異的倍率性能(18.2 mA cm?2的面積電流密度下面積容量為1.16 mAh cm?2)。

這一工作中組裝復(fù)合水凝膠的方法普適性高,有望拓展至其它超薄材料的合成構(gòu)筑。此外,本工作實(shí)現(xiàn)了釩氧化物電極材料在高質(zhì)量負(fù)載下的優(yōu)異電化學(xué)性能,為實(shí)際應(yīng)用提供了可能。
