直流穩壓電源電路設計的幾個經驗之談
2017-9-23 8:50:59??????點擊：
直流穩壓電源電路板規劃因為在理論上還有許多不確定性，因而常被形容為一種“黑色藝術”，但這個觀念只要部分正確，RF直流穩壓電源電路板規劃也有許多能夠遵從的準則和不應該被忽視的規律。
不過，在實踐規劃時，真正有用的技巧是當這些準則和規律因各種規劃束縛而無法精確地施行時怎么對它們進行折衷處理。當然，有許多重要的RF規劃課題值得評論，包括阻抗和阻抗匹配、絕緣層資料和層疊板以及波長和駐波等，在全面把握各類規劃準則前提下的細心規劃是一次性成功規劃的保證。
RF直流穩壓電源電路規劃的常見問題
1、數字直流穩壓電源電路模塊和模仿直流穩壓電源電路模塊之間的攪擾
如果模仿直流穩壓電源電路()和數字直流穩壓電源電路獨自作業，可能各自作業杰出。可是，一旦將二者放在同一塊直流穩壓電源電路板上，運用同一個電源一同作業，整個體系很可能就不安穩。這主要是因為數字信號頻繁地在地和正電源(>3 V)之間擺動，并且周期特別短，常常是納秒級的。因為較大的振幅和較短的切換時刻。使得這些數字信號包括許多且獨立于切換頻率的高頻成分。在模仿部分，從無線調諧回路傳到無線設備接納部分的信號一般小于lμV。因而數字信號與信號之間的差別會抵達120 dB。顯然．如果不能使數字信號與信號很好地別離。微弱的信號可能遭到損壞,這樣一來，無線設備作業功用就會惡化，乃至徹底不能作業。
2、供電電源的噪聲攪擾
直流穩壓電源電路關于電源噪聲恰當靈敏,尤其是對毛刺電壓和其他高頻諧波。微操控器會在每個內部時鐘周期內短時刻俄然吸人大部分電流,這是因為現代微操控器都選用CMOS工藝制作。因而。假定一個微操控器以lMHz的內部時鐘頻率運轉，它將以此頻率從電源提取電流。如果不采納適宜的電源去耦．必將引起電源線上的電壓毛刺。如果這些電壓毛刺抵達直流穩壓電源電路RF部分的電源引腳,嚴峻時可能導致作業失效。
3、不合理的地線
如果RF直流穩壓電源電路的地線處理不妥,可能發生一些奇怪的現象。關于數字直流穩壓電源電路規劃,即便沒有地線層,大多數數字直流穩壓電源電路功用也體現杰出。而在RF頻段，即便一根很短的地線也會如電感器一樣效果。粗略地核算,每毫米長度的電感量約為l nH,433 MHz時10 toni PCB線路的感抗約27Ω。如果不選用地線層，大多數地線將會較長，直流穩壓電源電路將無法具有規劃的特性。
4、天線對其他模仿直流穩壓電源電路部分的輻射攪擾
在PCB直流穩壓電源電路規劃中，板上一般還有其他模仿直流穩壓電源電路。例如，許多直流穩壓電源電路上都有模，數變換(ADC)或數／模變換器(DAC)。發送器的天線宣布的高頻信號可能會抵達ADC的模仿淙攵?。因?魏蔚緶廢唄范伎贍莧縑煜咭謊⒊齷蚪郵誖F信號。如果ADC輸入端的處理不合理，RF信號可能在ADC輸入的ESD二極管內自激。然后引起ADC誤差。
一、直流穩壓電源電路布局準則
在規劃RF布局時,有必要優先滿意以下幾個總準則：
(1)盡可能地把高功率RF放大器(HPA)和低噪音放大器(LNA)阻離隔來，簡單地說，就是讓高功率RF發射直流穩壓電源電路遠離低功率RF接納直流穩壓電源電路；
(2)保證PCB板上高功率區至少有一整塊地，最好上面沒有過孔，當然，銅箔面積越大越好；
(3)直流穩壓電源電路和電源去耦相同也極為重要；
(4)RF輸出一般需求遠離RF輸入；
(5)靈敏的模仿信號應該盡可能遠離高速數字信號和RF信；
二、物理分區、電氣分區規劃分區
能夠分解為物理分區和電氣分區。物理分區主要觸及元器材布局、朝向和屏蔽等問題；電氣分區能夠持續分解為電源分配、RF走線、靈敏直流穩壓電源電路和信號以及接地等的分區。
1、我們評論物理分區問題
元器材布局是完成一個優異RF規劃的要害，最有用的技能是首要固定位于RF途徑上的元器材，并調整其朝向以將RF途徑的長度減到最小，使輸入遠離輸出，并盡可能遠地別離高功率直流穩壓電源電路和低功率直流穩壓電源電路。
最有用的直流穩壓電源電路板堆疊辦法是將主接地上（主地）安排在表層下的第二層，并盡可能將RF線走在表層上。將RF途徑上的過孔尺度減到最小不只能夠削減途徑電感，并且還能夠削減主地上的虛焊點，并可削減RF能量走漏到層疊板內其他區域的時機。在物理空間上，像多級放大器這樣的線性直流穩壓電源電路一般足以將多個RF區之間彼此阻離隔來，可是雙工器、混頻器和中頻放大器/混頻器總是有多個RF/IF信號彼此攪擾，因而有必要當心腸將這一影響減到最小。
2、RF與IF走線應盡可能走十字穿插，并盡可能在它們之間隔一塊地
正確的RF途徑對整塊PCB板的功用而言十分重要，這也就是為什么元器材布局一般在手機PCB板規劃中占大部分時刻的原因。在手機PCB板規劃上，一般能夠?qū)⒌驮胍舴糯笃髦绷鞣€(wěn)壓電源電路放在PCB板的某一面，而高功率放大器放在另一面，并最終經過雙工器把它們在同一面上銜接到RF端和基帶處理器端的天線上。
3、恰當和有用的芯片電源去耦也十分重要

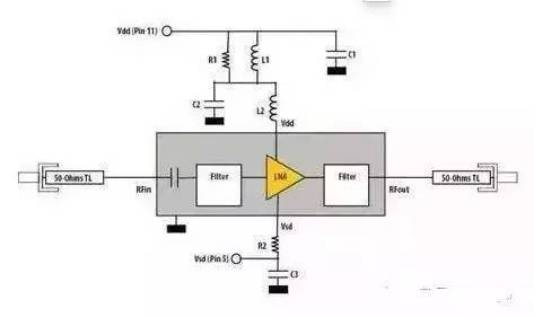

許多集成了線性線路的RF芯片對電源的噪音十分靈敏，一般每個芯片都需求選用高達四個電容和一個阻隔電感來保證濾除一切的電源噪音。一塊集成直流穩壓電源電路或放大器常常帶有一個開漏極輸出，因而需求一個上拉電感來供給一個高阻抗RF負載和一個低阻抗直流電源，相同的準則也適用于對這一電感端的電源進行去耦。
有些芯片需求多個電源才干作業，因而你可能需求兩到三套電容和電感來分別對它們進行去耦處理，電感很少并行靠在一同，因為這將構成一個空芯變壓器并彼此感應發生攪擾信號，因而它們之間的間隔至少要恰當于其間一個器材的高度，或許成直角擺放以將其互感減到最小。
4、電氣分區準則大體上與物理分區相同，但還包括一些其它要素
手機的某些部分選用不同作業電壓，并憑借軟件對其進行操控，以延伸電池作業壽數。這意味著手機需求運轉多種電源，而這給阻隔帶來了更多的問題。
電源一般從銜接器引進，并當即進行去耦處理以濾除任何來自線路板外部的噪聲，然后再經過一組開關或穩壓器之后對其進行分配。手機PCB板上大多數直流穩壓電源電路的直流電流都恰當小，因而走線寬度一般不是問題，不過，有必要為高功率放大器的電源獨自走一條盡可能寬的大電流線，以將傳輸壓降減到最低。為了防止太多電流損耗，需求選用多個過孔來將電流從某一層傳遞到另一層。此外，如果不能在高功率放大器的電源引腳端對它進行充分的去耦，那么高功率噪聲將會輻射到整塊板上，并帶來各式各樣的問題。
高功率放大器的接地恰當要害，并經常需求為其規劃一個金屬屏蔽罩。在大多數情況下，相同要害的是保證RF輸出遠離RF輸入。這也適用于放大器、緩沖器和濾波器。在最壞情況下，如果放大器和緩沖器的輸出以恰當?shù)南辔缓驼穹磻?yīng)到它們的輸入端，那么它們就有可能發生自激振蕩。在最好情況下，它們將能在任何溫度和電壓條件下安穩地作業。
實踐上，它們可能會變得不安穩，并將噪音和互調信號添加到RF信號上。如果信號線不得不從濾波器的輸入端繞回輸出端，這可能會嚴峻危害濾波器的帶通特性。為了使輸入和輸出得到杰出的阻隔，首要有必要在濾波器周圍布一圈地，其次濾波器基層區域也要布一塊地，并與環繞濾波器的主地銜接起來。把需求穿過濾波器的信號線盡可能遠離濾波器引腳也是個好辦法。
5、要保證不添加噪聲有必要從以下幾個方面考慮
首要，操控線的期望頻寬規?？赡軓腄C直到2MHz，而經過濾波來去掉這么寬頻帶的噪聲幾乎是不可能的；其次，VCO操控線一般是一個操控頻率的反應回路的一部分，它在許多當?shù)囟加锌赡芤M噪聲，因而有必要十分當心處理VCO操控線。要保證RF走線基層的地是實心的，并且一切的元器材都牢固地連到主地上，并與其它可能帶來噪聲的走線阻離隔來。
此外，要保證VCO的電源已得到充分去耦，因為VCO的RF輸出往往是一個相對較高的電平，VCO輸出信號很簡單攪擾其它直流穩壓電源電路，因而有必要對VCO加以特別留意。事實上，VCO往往布放在RF區域的結尾，有時它還需求一個金屬屏蔽罩。
諧振直流穩壓電源電路（一個用于發射機，另一個用于接納機）與VCO有關，但也有它自己的特色。簡單地講，諧振直流穩壓電源電路是一個帶有容性二極管的并行諧振直流穩壓電源電路，它有助于設置VCO作業頻率和將語音或數據調制到RF信號上。一切VCO的規劃準則相同適用于諧振直流穩壓電源電路。因為諧振直流穩壓電源電路含有數量恰當多的元器材、板上散布區域較寬以及一般運轉在一個很高的RF頻率下，因而諧振直流穩壓電源電路一般對噪聲十分靈敏。
信號一般擺放在芯片的相鄰腳上，但這些信號引腳又需求與相對較大的電感和電容合作才干作業，這反過來要求這些電感和電容的方位有必要靠得很近，并連回到一個對噪聲很靈敏的操控環路上。要做到這點是不簡單的。
自動增益操控（AGC）放大器相同是一個簡單出問題的當?shù)?，不管是發射仍是接納直流穩壓電源電路都會有AGC放大器。AGC放大器一般能有用地濾掉噪聲，不過因為手機具有處理發射和接納信號強度快速改變的才能，因而要求AGC直流穩壓電源電路有一個恰當寬的帶寬，而這使某些要害直流穩壓電源電路上的AGC放大器很簡單引進噪聲。規劃AGC線路有必要恪守杰出的模仿直流穩壓電源電路規劃技能，而這跟很短的運放輸入引腳和很短的反應途徑有關，這兩處都有必要遠離RF、IF或高速數字信號走線。
相同，杰出的接地也必不可少，并且芯片的電源有必要得到杰出的去耦。如果有必要要在輸入或輸出端走一根長線，那么最好是在輸出端，一般輸出端的阻抗要低得多，并且也不簡單感應噪聲。一般信號電平越高，就越簡單把噪聲引進到其它直流穩壓電源電路。在一切PCB規劃中，盡可能將數字直流穩壓電源電路遠離模仿直流穩壓電源電路是一條總的準則，它相同也適用于RF PCB規劃。公共模仿地和用于屏蔽和離隔信號線的地一般是對等重要的，因而在規劃前期階段，細心的方案、考慮周全的元器材布局和徹底的布局*估都十分重要，相同應使RF線路遠離模仿線路和一些很要害的數字信號，一切的RF走線、焊盤和元件周圍應盡可能多填接地銅皮，并盡可能與主地相連。如果RF走線有必要穿過信號線，那么盡量在它們之間沿著RF走線布一層與主地相連的地。如果不可能的話，必定要保證它們是十字穿插的，這可將容性耦合減到最小，一起盡可能在每根RF走線周圍多布一些地，并把它們連到主地。
三、PCB板規劃時應留意幾個方面
1、電源、地線的處理
對每個從事電子產品規劃的工程人員來說都理解地線與電源線之間噪音所發生的原因，現只對下降式按捺噪音作以表述：
（1）、眾所周知的是在電源、地線之間加上去耦電容。
（2）、盡量加寬電源、地線寬度，最好是地線比電源線寬，它們的聯系是：地線＞電源線＞信號線，一般信號線寬為：0.2～0.3mm，最經細寬度可達0.05～0.07mm，電源線為1.2～2.5 mm。 對數字直流穩壓電源電路的PCB可用寬的地導線組成一個回路， 即構成一個地網來運用（模仿直流穩壓電源電路的地不能這樣運用）
（3）、用大面積銅層作地線用，在印制板上把沒被用上的當?shù)囟寂c地相銜接作為地線用?；蚴亲龀啥鄬影?，電源，地線各占用一層。
2、數字直流穩壓電源電路與模仿直流穩壓電源電路的共地處理
現在有許多PCB不再是單一功用直流穩壓電源電路（數字或模仿直流穩壓電源電路），而是由數字直流穩壓電源電路和模仿直流穩壓電源電路混合構成的。因而在布線時就需求考慮它們之間相互攪擾問題，特別是地線上的噪音攪擾。數字直流穩壓電源電路的頻率高，模仿直流穩壓電源電路的靈敏度強，對信號線來說，高頻的信號線盡可能遠離靈敏的模仿直流穩壓電源電路器材，對地線來說，整人PCB對外界只要一個結點，所以有必要在PCB內部進行處理數、模共地的問題，而在板內部數字地和模仿地實踐上是分開的它們之間互不相連，只是在PCB與外界銜接的接口處（如插頭號）。數字地與模仿地有一點短接，請留意，只要一個銜接點。也有在PCB上不共地的，這由體系規劃來決議。
3、信號線布在電（地）層上
在多層印制板布線時，因為在信號線層沒有布完的線剩余現已不多，再多加層數就會形成浪費也會給生產添加必定的作業量，成本也相應添加了，為處理這個對立，能夠考慮在電（地）層上進行布線。首要應考慮用電源層，其次才是地層。因為最好是保存地層的完整性。
4、大面積導體中銜接腿的處理
在大面積的接地（電）中，常用元器材的腿與其銜接，對銜接腿的處理需求進行歸納的考慮，就電氣功用而言，元件腿的焊盤與銅面滿接為好，但對元件的焊接裝置就存在一些不良危險。所以統籌電氣功用與工藝需求，做成十字花焊盤，稱之為熱阻隔（heat shield）俗稱熱焊盤（Thermal），這樣，可使在焊接時因截面過火散熱而發生虛焊點的可能性大大削減。多層板的接電（地）層腿的處理相同。
5、布線中網絡體系的效果
在許多CAD體系中，布線是根據網絡體系決議的。網格過密，通路雖然有所添加，但步進太小，圖場的數據量過大，這必定對設備的存貯空間有更高的要求，一起也對象核算機類電子產品的運算速度有極大的影響。而有些通路是無效的，如被元件腿的焊盤占用的或被裝置孔、定們孔所占用的等。網格過疏，通路太少對布通率的影響極大。所以要有一個疏密合理的網格體系來支撐布線的進行。標準元器材兩腿之間的間隔為0.1英寸（2.54mm），所以網格體系的根底一般就定為0.1英寸（2.54 mm）或小于0.1英寸的整倍數，如：0.05英寸、0.025英寸、0.02英寸等。
四、高頻PCB規劃技巧和辦法
1、傳輸線角落要選用45°角，以下降回損
2、要選用絕緣常數值按層次嚴厲受控的高功用絕緣直流穩壓電源電路板。這種辦法有利于對絕緣資料與鄰近布線之間的電磁場進行有用辦理。
3、要完善有關高精度蝕刻的PCB規劃標準。要考慮規則線寬總誤差為+/-0.0007英寸、對布線形狀的下切（undercut）和橫斷面進行辦理并指定布線側壁電鍍條件。對布線（導線）幾許形狀和涂層外表進行總體辦理，對處理與微波頻率相關的趨膚效應問題及完成這些標準恰當重要。
4、突出引線存在抽頭電感，要防止運用有引線的組件。高頻環境下，最好運用外表裝置組件。
5、對信號過孔而言，要防止在靈敏板上運用過孔加工工藝，因為該工藝會導致過孔處發生引線電感。
6、要供給豐富的接地層。要選用模壓孔將這些接地層銜接起來防止3維電磁場對直流穩壓電源電路板的影響。
7、要挑選非電解鍍鎳或浸鍍金工藝，不要選用HASL法進行電鍍。
8、阻焊層可防止焊錫膏的活動?？墒?，因為厚度不確定性和絕緣功用的未知性，整個板外表都掩蓋阻焊資料將會導致微帶規劃中的電磁能量的較大改變。一般選用焊壩（solder dam）來作阻焊層的電磁場。
這種情況下，我們辦理著微帶到同軸電纜之間的變換。在同軸電纜中，地線層是環形交錯的，并且間隔均勻。在微帶中，接地層在有源線之下。這就引進了某些邊緣效應，需在規劃時了解、預測并加以考慮。當然，這種不匹配也會導致回損，有必要最大程度減小這種不匹配以防止發生噪音和信號攪擾。
五、電磁兼容性規劃
電磁兼容性是指電子設備在各種電磁環境中仍能夠和諧、有用地進行作業的才能。電磁兼容性規劃的意圖是使電子設備既能按捺各種外來的攪擾，使電子設備在特定的電磁環境中能夠正常作業，一起又能削減電子設備本身對其它電子設備的電磁攪擾。
1、挑選合理的導線寬度
因為瞬變電流在印制線條上所發生的沖擊攪擾主要是由印制導線的電感成分形成的，因而應盡量減小印制導線的電感量。印制導線的電感量與其長度成正比，與其寬度成反比，因而短而精的導線對按捺攪擾是有利的。時鐘引線、行驅動器或總線驅動器的信號線常常載有大的瞬變電流，印制導線要盡可能地短。關于分立元件直流穩壓電源電路，印制導線寬度在1.5mm左右時，即可徹底滿意要求；關于集成直流穩壓電源電路，印制導線寬度可在0.2～1.0mm之間挑選。
2、選用正確的布線戰略
選用對等走線能夠削減導線電感，但導線之間的互感和散布電容添加，如果布局答應，最好選用井字形網狀布線結構，具體做法是印制板的一面橫向布線，另一面縱向布線，然后在穿插孔處用金屬化孔相連。
3、有用地按捺串?dāng)_
為了按捺印制板導線之間的串?dāng)_，在規劃布線時應盡量防止長間隔的對等走線，盡可能拉開線與線之間的間隔，信號線與地線及電源線盡可能不穿插。在一些對攪擾十分靈敏的信號線之間設置一根接地的印制線，能夠有用地按捺串?dāng)_。
4、為了防止高頻信號經過印制導線時發生的電磁輻射，在印制直流穩壓電源電路板布線時，還應留意以下幾點：
（1）盡量削減印制導線的不接連性，例如導線寬度不要驟變，導線的角落應大于90度制止環狀走線等。
（2）時鐘信號引線最簡單發生電磁輻射攪擾，走線時應與地線回路相接近，驅動器應緊挨著銜接器。
（3）總線驅動器應緊挨其欲驅動的總線。關于那些脫離印制直流穩壓電源電路板的引線，驅動器應緊緊挨著銜接器。
（4）數據總線的布線應每兩根信號線之間夾一根信號地線。最好是緊緊挨著最不重要的地址引線放置地回路，因為后者常載有高頻電流。
（5）在印制板安置高速、中速和低速邏輯直流穩壓電源電路時，應按照圖1的方法擺放器材。
5、按捺反射攪擾
為了按捺出現在印制線條終端的反射攪擾，除了特殊需求之外，應盡可能縮短印制線的長度和選用慢速直流穩壓電源電路。必要時可加終端匹配，即在傳輸線的結尾對地和電源端各加接一個相同阻值的匹配電阻。根據經歷，對一般速度較快的TTL直流穩壓電源電路，其印制線條善于10cm以上時就應選用終端匹配辦法。匹配電阻的阻值應根據集成直流穩壓電源電路的輸出驅動電流及吸收電流的最大值來決議。
6、直流穩壓電源電路板規劃過程中選用差分信號線布線戰略
布線十分接近的差分信號對彼此之間也會相互嚴密耦合，這種相互之間的耦合會減小EMI發射，一般（當然也有一些破例）差分信號也是高速信號，所以高速規劃規則一般也都適用于差分信號的布線，特別是規劃傳輸線的信號線時更是如此。這就意味著我們有必要十分慎重地規劃信號線的布線，以保證信號線的特征阻抗沿信號線遍地接連并且堅持一個常數。
在差分線對的布局布線過程中，我們期望差分線對中的兩個PCB線徹底一致。這就意味著，在實踐使用中應該盡最大的努力來保證差分線對中的PCB線具有徹底一樣的阻抗并且布線的長度也徹底一致。差分PCB線一般總是成對布線，并且它們之間的間隔沿線對的方向在任意方位都堅持為一個常數不變。一般情況下，差分線對的布局布線總是盡可能地接近。
不過，在實踐規劃時，真正有用的技巧是當這些準則和規律因各種規劃束縛而無法精確地施行時怎么對它們進行折衷處理。當然，有許多重要的RF規劃課題值得評論，包括阻抗和阻抗匹配、絕緣層資料和層疊板以及波長和駐波等，在全面把握各類規劃準則前提下的細心規劃是一次性成功規劃的保證。
RF直流穩壓電源電路規劃的常見問題
1、數字直流穩壓電源電路模塊和模仿直流穩壓電源電路模塊之間的攪擾
如果模仿直流穩壓電源電路()和數字直流穩壓電源電路獨自作業，可能各自作業杰出。可是，一旦將二者放在同一塊直流穩壓電源電路板上，運用同一個電源一同作業，整個體系很可能就不安穩。這主要是因為數字信號頻繁地在地和正電源(>3 V)之間擺動，并且周期特別短，常常是納秒級的。因為較大的振幅和較短的切換時刻。使得這些數字信號包括許多且獨立于切換頻率的高頻成分。在模仿部分，從無線調諧回路傳到無線設備接納部分的信號一般小于lμV。因而數字信號與信號之間的差別會抵達120 dB。顯然．如果不能使數字信號與信號很好地別離。微弱的信號可能遭到損壞,這樣一來，無線設備作業功用就會惡化，乃至徹底不能作業。
2、供電電源的噪聲攪擾
直流穩壓電源電路關于電源噪聲恰當靈敏,尤其是對毛刺電壓和其他高頻諧波。微操控器會在每個內部時鐘周期內短時刻俄然吸人大部分電流,這是因為現代微操控器都選用CMOS工藝制作。因而。假定一個微操控器以lMHz的內部時鐘頻率運轉，它將以此頻率從電源提取電流。如果不采納適宜的電源去耦．必將引起電源線上的電壓毛刺。如果這些電壓毛刺抵達直流穩壓電源電路RF部分的電源引腳,嚴峻時可能導致作業失效。
3、不合理的地線
如果RF直流穩壓電源電路的地線處理不妥,可能發生一些奇怪的現象。關于數字直流穩壓電源電路規劃,即便沒有地線層,大多數數字直流穩壓電源電路功用也體現杰出。而在RF頻段，即便一根很短的地線也會如電感器一樣效果。粗略地核算,每毫米長度的電感量約為l nH,433 MHz時10 toni PCB線路的感抗約27Ω。如果不選用地線層，大多數地線將會較長，直流穩壓電源電路將無法具有規劃的特性。
4、天線對其他模仿直流穩壓電源電路部分的輻射攪擾
在PCB直流穩壓電源電路規劃中，板上一般還有其他模仿直流穩壓電源電路。例如，許多直流穩壓電源電路上都有模，數變換(ADC)或數／模變換器(DAC)。發送器的天線宣布的高頻信號可能會抵達ADC的模仿淙攵?。因?魏蔚緶廢唄范伎贍莧縑煜咭謊⒊齷蚪郵誖F信號。如果ADC輸入端的處理不合理，RF信號可能在ADC輸入的ESD二極管內自激。然后引起ADC誤差。
一、直流穩壓電源電路布局準則
在規劃RF布局時,有必要優先滿意以下幾個總準則：
(1)盡可能地把高功率RF放大器(HPA)和低噪音放大器(LNA)阻離隔來，簡單地說，就是讓高功率RF發射直流穩壓電源電路遠離低功率RF接納直流穩壓電源電路；
(2)保證PCB板上高功率區至少有一整塊地，最好上面沒有過孔，當然，銅箔面積越大越好；
(3)直流穩壓電源電路和電源去耦相同也極為重要；
(4)RF輸出一般需求遠離RF輸入；
(5)靈敏的模仿信號應該盡可能遠離高速數字信號和RF信；
二、物理分區、電氣分區規劃分區
能夠分解為物理分區和電氣分區。物理分區主要觸及元器材布局、朝向和屏蔽等問題；電氣分區能夠持續分解為電源分配、RF走線、靈敏直流穩壓電源電路和信號以及接地等的分區。
1、我們評論物理分區問題
元器材布局是完成一個優異RF規劃的要害，最有用的技能是首要固定位于RF途徑上的元器材，并調整其朝向以將RF途徑的長度減到最小，使輸入遠離輸出，并盡可能遠地別離高功率直流穩壓電源電路和低功率直流穩壓電源電路。
最有用的直流穩壓電源電路板堆疊辦法是將主接地上（主地）安排在表層下的第二層，并盡可能將RF線走在表層上。將RF途徑上的過孔尺度減到最小不只能夠削減途徑電感，并且還能夠削減主地上的虛焊點，并可削減RF能量走漏到層疊板內其他區域的時機。在物理空間上，像多級放大器這樣的線性直流穩壓電源電路一般足以將多個RF區之間彼此阻離隔來，可是雙工器、混頻器和中頻放大器/混頻器總是有多個RF/IF信號彼此攪擾，因而有必要當心腸將這一影響減到最小。
2、RF與IF走線應盡可能走十字穿插，并盡可能在它們之間隔一塊地
正確的RF途徑對整塊PCB板的功用而言十分重要，這也就是為什么元器材布局一般在手機PCB板規劃中占大部分時刻的原因。在手機PCB板規劃上，一般能夠?qū)⒌驮胍舴糯笃髦绷鞣€(wěn)壓電源電路放在PCB板的某一面，而高功率放大器放在另一面，并最終經過雙工器把它們在同一面上銜接到RF端和基帶處理器端的天線上。
3、恰當和有用的芯片電源去耦也十分重要
許多集成了線性線路的RF芯片對電源的噪音十分靈敏，一般每個芯片都需求選用高達四個電容和一個阻隔電感來保證濾除一切的電源噪音。一塊集成直流穩壓電源電路或放大器常常帶有一個開漏極輸出，因而需求一個上拉電感來供給一個高阻抗RF負載和一個低阻抗直流電源，相同的準則也適用于對這一電感端的電源進行去耦。
有些芯片需求多個電源才干作業，因而你可能需求兩到三套電容和電感來分別對它們進行去耦處理，電感很少并行靠在一同，因為這將構成一個空芯變壓器并彼此感應發生攪擾信號，因而它們之間的間隔至少要恰當于其間一個器材的高度，或許成直角擺放以將其互感減到最小。
4、電氣分區準則大體上與物理分區相同，但還包括一些其它要素
手機的某些部分選用不同作業電壓，并憑借軟件對其進行操控，以延伸電池作業壽數。這意味著手機需求運轉多種電源，而這給阻隔帶來了更多的問題。
電源一般從銜接器引進，并當即進行去耦處理以濾除任何來自線路板外部的噪聲，然后再經過一組開關或穩壓器之后對其進行分配。手機PCB板上大多數直流穩壓電源電路的直流電流都恰當小，因而走線寬度一般不是問題，不過，有必要為高功率放大器的電源獨自走一條盡可能寬的大電流線，以將傳輸壓降減到最低。為了防止太多電流損耗，需求選用多個過孔來將電流從某一層傳遞到另一層。此外，如果不能在高功率放大器的電源引腳端對它進行充分的去耦，那么高功率噪聲將會輻射到整塊板上，并帶來各式各樣的問題。
高功率放大器的接地恰當要害，并經常需求為其規劃一個金屬屏蔽罩。在大多數情況下，相同要害的是保證RF輸出遠離RF輸入。這也適用于放大器、緩沖器和濾波器。在最壞情況下，如果放大器和緩沖器的輸出以恰當?shù)南辔缓驼穹磻?yīng)到它們的輸入端，那么它們就有可能發生自激振蕩。在最好情況下，它們將能在任何溫度和電壓條件下安穩地作業。
實踐上，它們可能會變得不安穩，并將噪音和互調信號添加到RF信號上。如果信號線不得不從濾波器的輸入端繞回輸出端，這可能會嚴峻危害濾波器的帶通特性。為了使輸入和輸出得到杰出的阻隔，首要有必要在濾波器周圍布一圈地，其次濾波器基層區域也要布一塊地，并與環繞濾波器的主地銜接起來。把需求穿過濾波器的信號線盡可能遠離濾波器引腳也是個好辦法。
5、要保證不添加噪聲有必要從以下幾個方面考慮
首要，操控線的期望頻寬規?？赡軓腄C直到2MHz，而經過濾波來去掉這么寬頻帶的噪聲幾乎是不可能的；其次，VCO操控線一般是一個操控頻率的反應回路的一部分，它在許多當?shù)囟加锌赡芤M噪聲，因而有必要十分當心處理VCO操控線。要保證RF走線基層的地是實心的，并且一切的元器材都牢固地連到主地上，并與其它可能帶來噪聲的走線阻離隔來。
此外，要保證VCO的電源已得到充分去耦，因為VCO的RF輸出往往是一個相對較高的電平，VCO輸出信號很簡單攪擾其它直流穩壓電源電路，因而有必要對VCO加以特別留意。事實上，VCO往往布放在RF區域的結尾，有時它還需求一個金屬屏蔽罩。
諧振直流穩壓電源電路（一個用于發射機，另一個用于接納機）與VCO有關，但也有它自己的特色。簡單地講，諧振直流穩壓電源電路是一個帶有容性二極管的并行諧振直流穩壓電源電路，它有助于設置VCO作業頻率和將語音或數據調制到RF信號上。一切VCO的規劃準則相同適用于諧振直流穩壓電源電路。因為諧振直流穩壓電源電路含有數量恰當多的元器材、板上散布區域較寬以及一般運轉在一個很高的RF頻率下，因而諧振直流穩壓電源電路一般對噪聲十分靈敏。
信號一般擺放在芯片的相鄰腳上，但這些信號引腳又需求與相對較大的電感和電容合作才干作業，這反過來要求這些電感和電容的方位有必要靠得很近，并連回到一個對噪聲很靈敏的操控環路上。要做到這點是不簡單的。
自動增益操控（AGC）放大器相同是一個簡單出問題的當?shù)?，不管是發射仍是接納直流穩壓電源電路都會有AGC放大器。AGC放大器一般能有用地濾掉噪聲，不過因為手機具有處理發射和接納信號強度快速改變的才能，因而要求AGC直流穩壓電源電路有一個恰當寬的帶寬，而這使某些要害直流穩壓電源電路上的AGC放大器很簡單引進噪聲。規劃AGC線路有必要恪守杰出的模仿直流穩壓電源電路規劃技能，而這跟很短的運放輸入引腳和很短的反應途徑有關，這兩處都有必要遠離RF、IF或高速數字信號走線。
相同，杰出的接地也必不可少，并且芯片的電源有必要得到杰出的去耦。如果有必要要在輸入或輸出端走一根長線，那么最好是在輸出端，一般輸出端的阻抗要低得多，并且也不簡單感應噪聲。一般信號電平越高，就越簡單把噪聲引進到其它直流穩壓電源電路。在一切PCB規劃中，盡可能將數字直流穩壓電源電路遠離模仿直流穩壓電源電路是一條總的準則，它相同也適用于RF PCB規劃。公共模仿地和用于屏蔽和離隔信號線的地一般是對等重要的，因而在規劃前期階段，細心的方案、考慮周全的元器材布局和徹底的布局*估都十分重要，相同應使RF線路遠離模仿線路和一些很要害的數字信號，一切的RF走線、焊盤和元件周圍應盡可能多填接地銅皮，并盡可能與主地相連。如果RF走線有必要穿過信號線，那么盡量在它們之間沿著RF走線布一層與主地相連的地。如果不可能的話，必定要保證它們是十字穿插的，這可將容性耦合減到最小，一起盡可能在每根RF走線周圍多布一些地，并把它們連到主地。
三、PCB板規劃時應留意幾個方面
1、電源、地線的處理
對每個從事電子產品規劃的工程人員來說都理解地線與電源線之間噪音所發生的原因，現只對下降式按捺噪音作以表述：
（1）、眾所周知的是在電源、地線之間加上去耦電容。
（2）、盡量加寬電源、地線寬度，最好是地線比電源線寬，它們的聯系是：地線＞電源線＞信號線，一般信號線寬為：0.2～0.3mm，最經細寬度可達0.05～0.07mm，電源線為1.2～2.5 mm。 對數字直流穩壓電源電路的PCB可用寬的地導線組成一個回路， 即構成一個地網來運用（模仿直流穩壓電源電路的地不能這樣運用）
（3）、用大面積銅層作地線用，在印制板上把沒被用上的當?shù)囟寂c地相銜接作為地線用?；蚴亲龀啥鄬影?，電源，地線各占用一層。
2、數字直流穩壓電源電路與模仿直流穩壓電源電路的共地處理
現在有許多PCB不再是單一功用直流穩壓電源電路（數字或模仿直流穩壓電源電路），而是由數字直流穩壓電源電路和模仿直流穩壓電源電路混合構成的。因而在布線時就需求考慮它們之間相互攪擾問題，特別是地線上的噪音攪擾。數字直流穩壓電源電路的頻率高，模仿直流穩壓電源電路的靈敏度強，對信號線來說，高頻的信號線盡可能遠離靈敏的模仿直流穩壓電源電路器材，對地線來說，整人PCB對外界只要一個結點，所以有必要在PCB內部進行處理數、模共地的問題，而在板內部數字地和模仿地實踐上是分開的它們之間互不相連，只是在PCB與外界銜接的接口處（如插頭號）。數字地與模仿地有一點短接，請留意，只要一個銜接點。也有在PCB上不共地的，這由體系規劃來決議。
3、信號線布在電（地）層上
在多層印制板布線時，因為在信號線層沒有布完的線剩余現已不多，再多加層數就會形成浪費也會給生產添加必定的作業量，成本也相應添加了，為處理這個對立，能夠考慮在電（地）層上進行布線。首要應考慮用電源層，其次才是地層。因為最好是保存地層的完整性。
4、大面積導體中銜接腿的處理
在大面積的接地（電）中，常用元器材的腿與其銜接，對銜接腿的處理需求進行歸納的考慮，就電氣功用而言，元件腿的焊盤與銅面滿接為好，但對元件的焊接裝置就存在一些不良危險。所以統籌電氣功用與工藝需求，做成十字花焊盤，稱之為熱阻隔（heat shield）俗稱熱焊盤（Thermal），這樣，可使在焊接時因截面過火散熱而發生虛焊點的可能性大大削減。多層板的接電（地）層腿的處理相同。
5、布線中網絡體系的效果
在許多CAD體系中，布線是根據網絡體系決議的。網格過密，通路雖然有所添加，但步進太小，圖場的數據量過大，這必定對設備的存貯空間有更高的要求，一起也對象核算機類電子產品的運算速度有極大的影響。而有些通路是無效的，如被元件腿的焊盤占用的或被裝置孔、定們孔所占用的等。網格過疏，通路太少對布通率的影響極大。所以要有一個疏密合理的網格體系來支撐布線的進行。標準元器材兩腿之間的間隔為0.1英寸（2.54mm），所以網格體系的根底一般就定為0.1英寸（2.54 mm）或小于0.1英寸的整倍數，如：0.05英寸、0.025英寸、0.02英寸等。
四、高頻PCB規劃技巧和辦法
1、傳輸線角落要選用45°角，以下降回損
2、要選用絕緣常數值按層次嚴厲受控的高功用絕緣直流穩壓電源電路板。這種辦法有利于對絕緣資料與鄰近布線之間的電磁場進行有用辦理。
3、要完善有關高精度蝕刻的PCB規劃標準。要考慮規則線寬總誤差為+/-0.0007英寸、對布線形狀的下切（undercut）和橫斷面進行辦理并指定布線側壁電鍍條件。對布線（導線）幾許形狀和涂層外表進行總體辦理，對處理與微波頻率相關的趨膚效應問題及完成這些標準恰當重要。
4、突出引線存在抽頭電感，要防止運用有引線的組件。高頻環境下，最好運用外表裝置組件。
5、對信號過孔而言，要防止在靈敏板上運用過孔加工工藝，因為該工藝會導致過孔處發生引線電感。
6、要供給豐富的接地層。要選用模壓孔將這些接地層銜接起來防止3維電磁場對直流穩壓電源電路板的影響。
7、要挑選非電解鍍鎳或浸鍍金工藝，不要選用HASL法進行電鍍。
8、阻焊層可防止焊錫膏的活動?？墒?，因為厚度不確定性和絕緣功用的未知性，整個板外表都掩蓋阻焊資料將會導致微帶規劃中的電磁能量的較大改變。一般選用焊壩（solder dam）來作阻焊層的電磁場。
這種情況下，我們辦理著微帶到同軸電纜之間的變換。在同軸電纜中，地線層是環形交錯的，并且間隔均勻。在微帶中，接地層在有源線之下。這就引進了某些邊緣效應，需在規劃時了解、預測并加以考慮。當然，這種不匹配也會導致回損，有必要最大程度減小這種不匹配以防止發生噪音和信號攪擾。
五、電磁兼容性規劃
電磁兼容性是指電子設備在各種電磁環境中仍能夠和諧、有用地進行作業的才能。電磁兼容性規劃的意圖是使電子設備既能按捺各種外來的攪擾，使電子設備在特定的電磁環境中能夠正常作業，一起又能削減電子設備本身對其它電子設備的電磁攪擾。
1、挑選合理的導線寬度
因為瞬變電流在印制線條上所發生的沖擊攪擾主要是由印制導線的電感成分形成的，因而應盡量減小印制導線的電感量。印制導線的電感量與其長度成正比，與其寬度成反比，因而短而精的導線對按捺攪擾是有利的。時鐘引線、行驅動器或總線驅動器的信號線常常載有大的瞬變電流，印制導線要盡可能地短。關于分立元件直流穩壓電源電路，印制導線寬度在1.5mm左右時，即可徹底滿意要求；關于集成直流穩壓電源電路，印制導線寬度可在0.2～1.0mm之間挑選。
2、選用正確的布線戰略
選用對等走線能夠削減導線電感，但導線之間的互感和散布電容添加，如果布局答應，最好選用井字形網狀布線結構，具體做法是印制板的一面橫向布線，另一面縱向布線，然后在穿插孔處用金屬化孔相連。
3、有用地按捺串?dāng)_
為了按捺印制板導線之間的串?dāng)_，在規劃布線時應盡量防止長間隔的對等走線，盡可能拉開線與線之間的間隔，信號線與地線及電源線盡可能不穿插。在一些對攪擾十分靈敏的信號線之間設置一根接地的印制線，能夠有用地按捺串?dāng)_。
4、為了防止高頻信號經過印制導線時發生的電磁輻射，在印制直流穩壓電源電路板布線時，還應留意以下幾點：
（1）盡量削減印制導線的不接連性，例如導線寬度不要驟變，導線的角落應大于90度制止環狀走線等。
（2）時鐘信號引線最簡單發生電磁輻射攪擾，走線時應與地線回路相接近，驅動器應緊挨著銜接器。
（3）總線驅動器應緊挨其欲驅動的總線。關于那些脫離印制直流穩壓電源電路板的引線，驅動器應緊緊挨著銜接器。
（4）數據總線的布線應每兩根信號線之間夾一根信號地線。最好是緊緊挨著最不重要的地址引線放置地回路，因為后者常載有高頻電流。
（5）在印制板安置高速、中速和低速邏輯直流穩壓電源電路時，應按照圖1的方法擺放器材。
5、按捺反射攪擾
為了按捺出現在印制線條終端的反射攪擾，除了特殊需求之外，應盡可能縮短印制線的長度和選用慢速直流穩壓電源電路。必要時可加終端匹配，即在傳輸線的結尾對地和電源端各加接一個相同阻值的匹配電阻。根據經歷，對一般速度較快的TTL直流穩壓電源電路，其印制線條善于10cm以上時就應選用終端匹配辦法。匹配電阻的阻值應根據集成直流穩壓電源電路的輸出驅動電流及吸收電流的最大值來決議。
6、直流穩壓電源電路板規劃過程中選用差分信號線布線戰略
布線十分接近的差分信號對彼此之間也會相互嚴密耦合，這種相互之間的耦合會減小EMI發射，一般（當然也有一些破例）差分信號也是高速信號，所以高速規劃規則一般也都適用于差分信號的布線，特別是規劃傳輸線的信號線時更是如此。這就意味著我們有必要十分慎重地規劃信號線的布線，以保證信號線的特征阻抗沿信號線遍地接連并且堅持一個常數。
在差分線對的布局布線過程中，我們期望差分線對中的兩個PCB線徹底一致。這就意味著，在實踐使用中應該盡最大的努力來保證差分線對中的PCB線具有徹底一樣的阻抗并且布線的長度也徹底一致。差分PCB線一般總是成對布線，并且它們之間的間隔沿線對的方向在任意方位都堅持為一個常數不變。一般情況下，差分線對的布局布線總是盡可能地接近。
