直流穩壓電源橋式整流電路圖及工作原理（下）
2017-9-1 8:55:50??????點擊：
昨天講解了橋式整流在直流穩壓電源中的應用上半部分，有興趣的朋友可以點開鏈接：直流穩壓電源橋式整流電路圖及工作原理（上）
下面我們就開始簡介一下直流穩壓電源橋式整流電路圖及工作原理的下半部分：

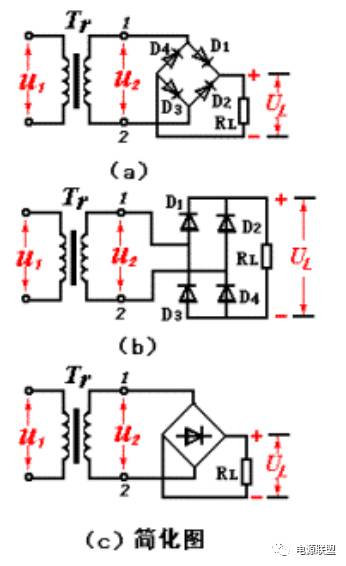

直流穩壓電源橋式整流電路如圖1所示，圖、（b）、（c）是直流穩壓電源橋式整流電路的三種不同畫法。由電源變壓器、四只整流二極管D1~4 和負載電阻RL組成。四只整流二極管接成電橋方式，故稱直流穩壓電源橋式整流。
圖1 直流穩壓電源橋式整流電路圖
如圖2所示。

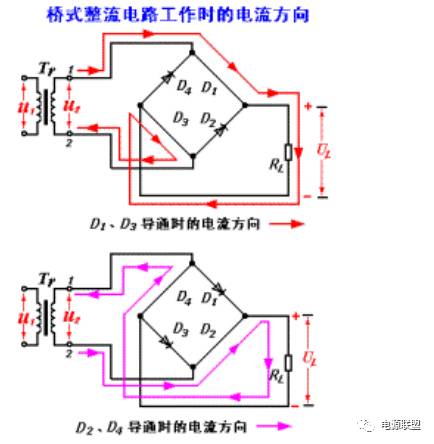

在u2的正半周，D1、D3導通，D2、D4截止，電流由TR次級上端經D1→ RL →D3回到TR 次級下端，在負載RL上得到一半波整流電壓
在u2的負半周，D1、D3截止，D2、D4導通，電流由Tr次級的下端經D2→ RL →D4 回到Tr次級上端，在負載RL 上得到另一半波整流電壓。
這樣就在負載RL上得到一個與全波整流相同的電壓波形，其電流的核算與全波整流相同，即
UL = 0.9U2
IL = 0.9U2／RL
流過每個二極管的均勻電流為
ID = IL／2 = 0.45 U2／RL
每個二極管所接受的最高反向電壓為
什么叫硅橋,什么叫橋堆
目前，小功率直流穩壓電源橋式整流電路的四只整流二極管，被接成橋路后封裝成一個整流器材，稱"硅橋"或"橋堆"，使用方便，整流電路也常簡化為圖Z圖1（c）的方式。
直流穩壓電源橋式整流電路克服了全波整流電路要求變壓器次級有中心抽頭和二極管接受反壓大的缺陷，但多用了兩只二極管。在半導體器材發展快，本錢較低的今天，此缺陷并不突出，因而直流穩壓電源橋式整流電路在實踐中使用較為廣泛。
二極管整流電路原理與剖析
半波整流
二極管半波整流電路實踐上利用了二極管的單向?qū)щ娞匦浴?/span>
當輸入電壓處于溝通電壓的正半周時，二極管導通，輸出電壓vo=vi-vd。當輸入電壓處于溝通電壓的負半周時，二極管截止，輸出電壓vo=0。半波整流電路輸入和輸出電壓的波形如圖所示。

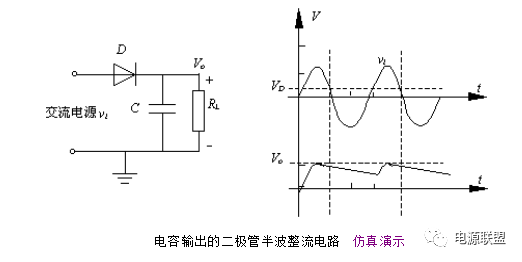

關于使用直流電源的電動機等功率型的電氣設備，半波整流輸出的脈動電壓就足夠了。但關于電子電路，這種電壓則不能直接作為半導體器材的電源，還有必要經過滑潤（濾波）處理?；瑵櫶幚黼娐穼嵺`上就是在半波整流的輸出端接一個電容，在溝通電壓正半周時，溝通電源在經過二極管向負載提供電源的一起對電容充電，在溝通電壓負半周時，電容經過負載電阻放電。
經過上述剖析能夠得到半波整流電路的根本特色如下：
（1）半波整流輸出的是一個直流脈動電壓。
（2）半波整流電路的溝通利用率為50%。
（3）電容輸出半波整流電路中，二極管承當最大反向電壓為2倍溝通峰值電壓（電容輸出時電壓疊加）。
（3）實踐電路中，半波整流電路二極管和電容的挑選有必要滿意負載對電流的要求。
全波整流

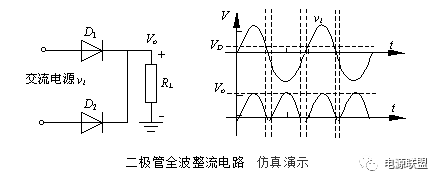

當輸入電壓處于溝通電壓的正半周時，二極管D1導通，輸出電壓Vo=vi-VD1。當輸入電壓處于溝通電壓的負半周時，二極管D2導通，輸出電壓Vo=vi-VD2。
由上述剖析可知，二極管全波整流電路輸出的依然是一個方向不變的脈動電壓，但脈動頻率是半波整流的一倍。
經過與半波整流相相似的核算，能夠得到全波整流輸出電壓有效值Vorsm=0.9Ursm。
全波整流輸出的直流脈動電壓依然不能滿意電子電路對直流電源的要求，有必要經過滑潤（濾波）處理。與半波整流相同，滑潤處理電路是在全波整流的輸出端接一個電容。電容在脈動電壓的兩個峰值之間向負載放電，使輸出電壓得到相應的滑潤。
經過上述剖析能夠得到半波整流電路的根本特色如下：
（1）半波整流輸出的是一個直流脈動電壓。
（2）半波整流電路的溝通利用率為50%。
（3）電容輸出半波整流電路中，二極管承當最大反向電壓為2倍溝通峰值電壓（電容輸出時電壓疊加）。
（3）實踐電路中，半波整流電路二極管和電容的挑選有必要滿意負載對電流的要求。
全波整流
當輸入電壓處于溝通電壓的正半周時，二極管D1導通，輸出電壓Vo=vi-VD1。當輸入電壓處于溝通電壓的負半周時，二極管D2導通，輸出電壓Vo=vi-VD2。
由上述剖析可知，二極管全波整流電路輸出的依然是一個方向不變的脈動電壓，但脈動頻率是半波整流的一倍。
經過與半波整流相相似的核算，能夠得到全波整流輸出電壓有效值Vorsm=0.9Ursm。
全波整流輸出的直流脈動電壓依然不能滿意電子電路對直流電源的要求，有必要經過滑潤（濾波）處理。與半波整流相同，滑潤處理電路是在全波整流的輸出端接一個電容。電容在脈動電壓
的兩個峰值之間向負載放電，使輸出電壓得到相應的滑潤。
經過上述剖析能夠得到全波整流電路的根本特色如下：
（1）全波整流輸出的是一個直流脈動電壓。
（2）全波整流電路的溝通利用率為100%。

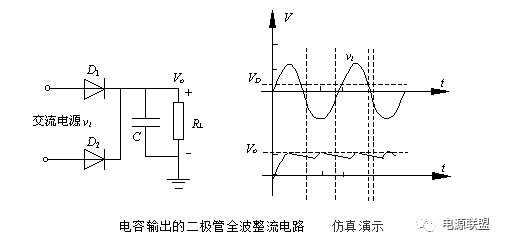

（3）電容輸出全波整流電路，二極管承當?shù)淖畲蠓聪螂妷簽?倍溝通峰值電壓（電容輸出時電壓疊加）。
（4）實踐電路中，全波整流電路中二極管和電容的挑選有必要滿意負載對電流的要求。
直流穩壓電源橋式整流
所謂直流穩壓電源橋式整流電路，就是用二極管組成一個整流電橋。

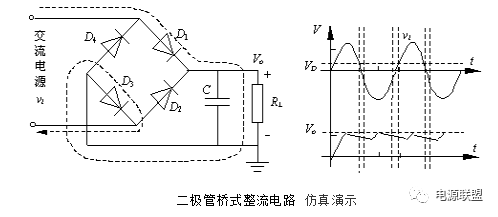

當輸入電壓處于溝通電壓正半周時，二極管D1、負載電阻RL、D3構成一個回路（圖5中虛線所示），輸出電壓Vo=vi-VD1-VD3。輸入電壓處于溝通電壓負半周時，二極管D2、負載電阻RL、D4構成一個回路，輸出電壓Vo=vi-VD2-VD4。圖中濾波電容的作業狀況。
由上述剖析可知，二極管直流穩壓電源橋式整流電路輸出的也是一個方向不變的脈動電壓，但脈動頻率是半波整流的一倍。 與半波整流輸出電壓有效值核算相相似，能夠得到直流穩壓電源橋式整流輸出電壓有效值Vorsm=0.9Ursm。
經過上述剖析，能夠得到直流穩壓電源橋式整流電路的根本特色如下：
（1）直流穩壓電源橋式整流輸出的是一個直流脈動電壓。
（2）直流穩壓電源橋式整流電路的溝通利用率為100%。
（3）電容輸出直流穩壓電源橋式整流電路，二極管承當?shù)淖畲蠓聪螂妷簽?倍的溝通峰值電壓（電容輸出時電壓疊加）。
（4）直流穩壓電源橋式整流電路二極管的負載電流僅為半波整流的一半。
（5）實踐電路中，直流穩壓電源橋式整流電路中二極管和電容的挑選有必要滿意負載對電流的要求。
