初學直流穩壓電源電路設計容易出的錯誤
1、以前對DC-DC懂得少,而且一般直流穩壓電源芯片小,還有一堆外圍,手焊很麻煩,就覺得三端穩壓器碉堡了啊,一個就能得到想要的電壓啊,有木有。然后就各種用三端穩壓器。那玩意效率奇低,功率稍微上去一點就發熱很厲害,有些時候還得不到想要的電壓,高了的話就串聯幾個二極管,靠管壓降消耗多余電壓。。?,F(xiàn)在想起來都覺得蠢哭了

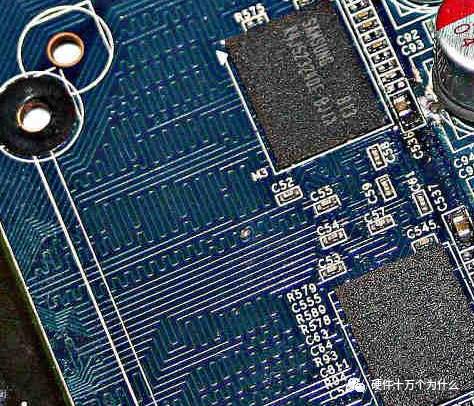

2、當時剛工作,我問一個比我年長的工程師:為什么別人的直流穩壓電源電路板上面有蛇形走線?
他也是很懵逼的回答我:不知道啊,估計是為了防止信號輻射出去干擾其他信號。。。因?yàn)槎际歉咚俚男盘枺运俾试礁咴饺菀纵椛?。。。。(這個答案自然是錯誤的)
于是,我鬧了個笑話:把一個FPGA的直流穩壓電源電路板上面速率最高的信號(時鐘)走了蛇形走線。
卻不知道別人走蛇形走線,是為了時序,而走到約束的長度而不得不走蛇形走線。
3、當年直流穩壓電源電路板很多插裝器件,拆卸的時候很費事,沒有吸錫器。于是用烙鐵先把器件拆下來,然后,用嘴巴把插裝孔里面的焊錫吹掉。結果一個不小心:燙到嘴。。。。
4、當年調運放老削波,不知道為什么。。。。于是嘗試把運放的正負直流穩壓電源調高,看是否削波。當把直流穩壓電源從±5V調到±12V的時候,突然兩聲爆炸驚醒夢中人,鋁電解電容耐壓不夠,爆炸了。。。。。
說說你設計直流穩壓電源電路或者調試直流穩壓電源電路時干過的搞笑的事情。
當年實驗課焊板子錫不化,向?qū)嶒?yàn)老師投訴你這個東西有問題。老師要求檢查電烙鐵,就把烙鐵頭對著老師遞過去了。有一次沒看規格書,想當然地以為三端穩壓芯片(貼片的那種)的散熱極是接地的,直接把PCB上的散熱極鋪銅接地。實際上散熱極是內部NPN調整管的集電極,一開始layout 遇到芯片的濾波電容,看原理圖都排成一排,結果布板時也整整齊齊排一排,一根線串一串.1. 差分對信號正負搞反,還沒有位置割線交叉,直接重來。
2. BGA直流穩壓電源pin接了GND,割線再焊接BGA.
3. 封裝做大了一號,5x5QFN 用了7x7的庫,PCB
第一次用直流穩壓電源,看到同事的一個直流穩壓電源沒放續流二極管,然后我以為直流穩壓電源都不需要,然后就沒放續流的管子,結果,一上電,燒了4個芯片。
