人善交VIDEOS欧美3D_男男做爰猛烈高潮在线观看_亚洲国产精品久久久久婷蜜芽_精品不卡一区二区_欧美日激情日韩精品嗯_被领导强行在办公室做av_国产在线无码视频一区_在线精品无码AV不卡顿_欧美视频二区欧美影视_

充電機(jī)充電鋰離子蓄電池是目前商業(yè)化應(yīng)用較為廣泛的新能源器件。但是充電機(jī)充電鋰離子蓄電池不能在高溫、高壓、含水等特殊場合使用，因?yàn)槌潆姍C(jī)充電鋰離子蓄電池在這些場合下存在嚴(yán)重的安全問題。其中最主要的就是充電機(jī)充電鋰離子蓄電池的電解液是液態(tài)的，容易發(fā)生泄漏、分解和變質(zhì)等問題，導(dǎo)致充電機(jī)充電蓄電池發(fā)生爆炸、泄漏和失效等問題。因此開發(fā)不含液態(tài)電解質(zhì)的充電機(jī)充電固態(tài)蓄電池就變得尤為重要。其中，由于空間電荷層導(dǎo)致的界面問題是影響高功率密度充電機(jī)充電固體蓄電池性能的重要因素，包括正極與固態(tài)電解質(zhì)界面上的接觸不良、極化增加等。

【成果簡介】
近日，中科院化學(xué)所的郭玉國研究員和萬立駿院士（共同通訊）課題組，將優(yōu)質(zhì)的離子導(dǎo)體緩沖層Li1.4Al0.4Ti1.6(PO4)3修飾到LiNi0.6Co0.2Mn0.2O2上，減輕極化現(xiàn)象，提高動力學(xué)特性。采用具有界面電勢分析功能的原子力顯微鏡，研究修飾后正極的優(yōu)異動力學(xué)的形成機(jī)理，揭示界面緩沖層對電勢分布和極化的影響。研究發(fā)現(xiàn)充電機(jī)充電固態(tài)蓄電池具有優(yōu)異的循環(huán)穩(wěn)定性和較高的倍率性能，這有助于充電機(jī)充電固態(tài)蓄電池中界面問題的研究。相關(guān)成果以“Mitigating Interfacial Potential Drop of Cathode–Solid Electrolyte via Ionic Conductor Layer To Enhance Interface Dynamics for Solid Batteries”為題發(fā)表在JACS上。

【圖文導(dǎo)讀】

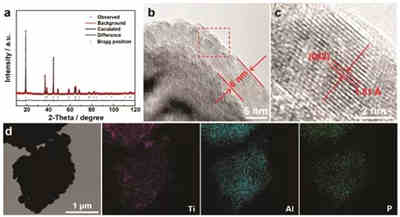

圖 1 L-NCM的XRD和TEM結(jié)構(gòu)表征

（a）L-NCM的精修XRD圖；
（b）L-NCM的TEM圖像；
（c）L-NCM的HRTEM晶格條紋像；
（d）L-NCM的TEM圖及其EDS圖。

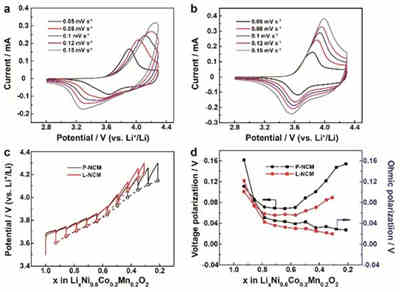

圖 2 P-NCM和L-NCM的動力學(xué)性能表征圖

（a）P-NCM的變速CV曲線圖；
（b）L-NCM的變速CV曲線圖；
（c）充電過程中，兩個正極的GITT和準(zhǔn)平衡電位曲線；
（d）GITT曲線中，兩個正極的電壓極化和歐姆極化圖。

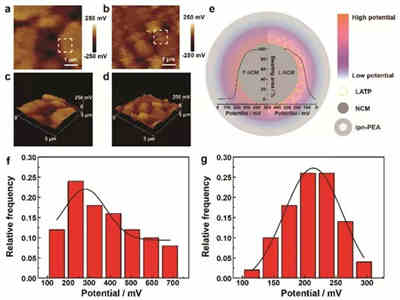

圖 3 P-NCM和L-NCM的AFM界面電勢表征圖

（a）P-NCM的AFM界面電勢圖；
（b）L-NCM的AFM界面電勢圖；
（c）P-NCM的AFM界面電勢的三維圖；
（d）L-NCM的AFM界面電勢的三維圖；
（e）兩個正極的軸承分析和電勢分布示意圖；
（f）P-NCM的界面電勢高斯統(tǒng)計(jì)分布直方圖；
（g）L-NCM的界面電勢高斯統(tǒng)計(jì)分布直方圖；

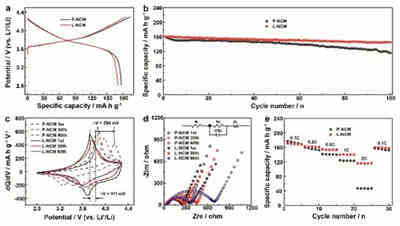

圖 4 P-NCM和L-NCM的充電機(jī)充電蓄電池性能表征圖

（a）在1C下，兩個正極的首圈充放電曲線圖；
（b）在2C下，兩個正極的100圈循環(huán)曲線圖；
（c）兩個正極的第1圈、30圈和60圈的微分容量曲線圖
（d）兩個正極的第1圈、30圈和60圈的循環(huán)阻抗譜圖；
（e）兩個正極的倍率性能圖。

【小結(jié)】
本文將鋰離子導(dǎo)體緩沖層引入到正極表面上，在正極材料和固體電解質(zhì)之間構(gòu)建了良好的界面。在室溫充電機(jī)充電固體蓄電池中，LATP過渡層緩解極化并提高了動力學(xué)特性。通過AFM界面電勢測量可知，LATP的引入削弱空間電荷層，使界面處電勢梯度降落，減輕了極化，抑制了副反應(yīng)，提高了循環(huán)穩(wěn)定性和動力學(xué)性能。緩沖層的設(shè)計(jì)為增強(qiáng)固-固界面穩(wěn)定性和動力學(xué)特性提出了一種簡便、有效的策略。
